Matrix Audio NT-1 – Streaming Transport di Riferimento con Alimentatore Lineare

Matrix Audio NT-1

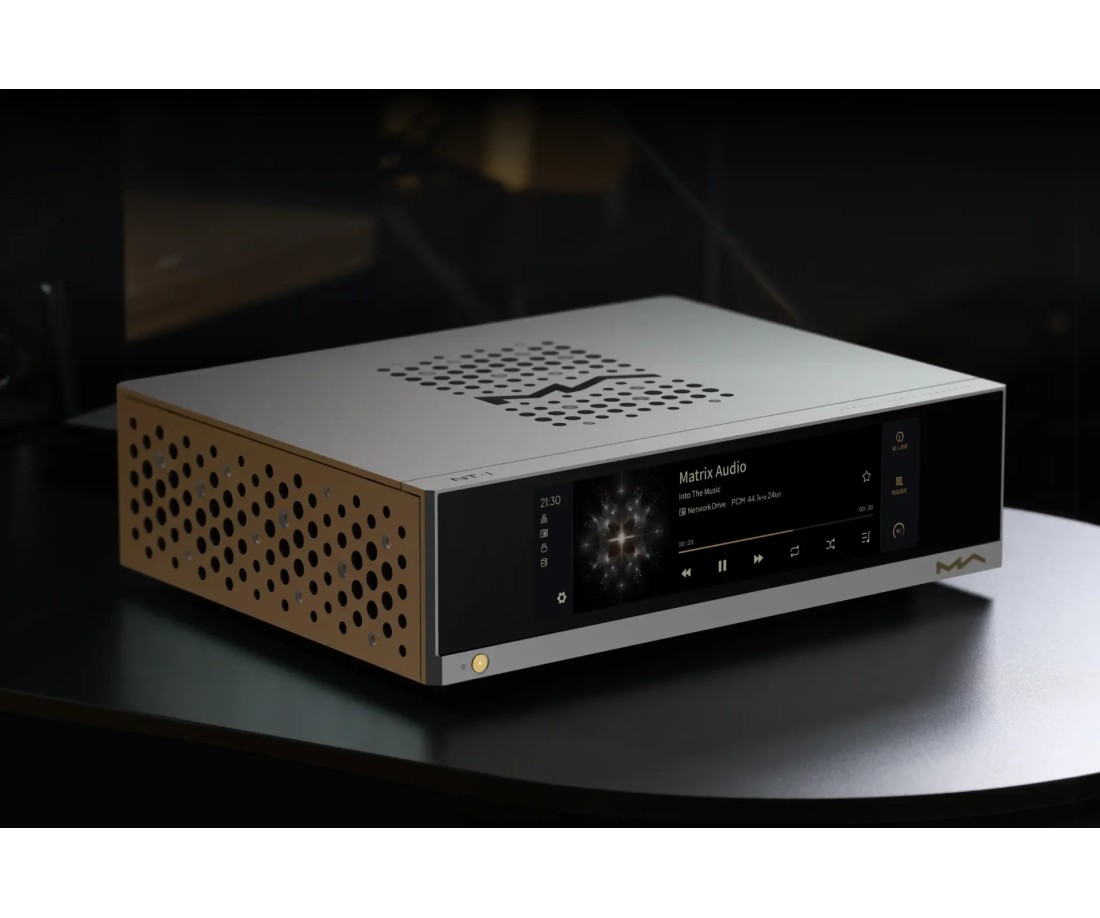

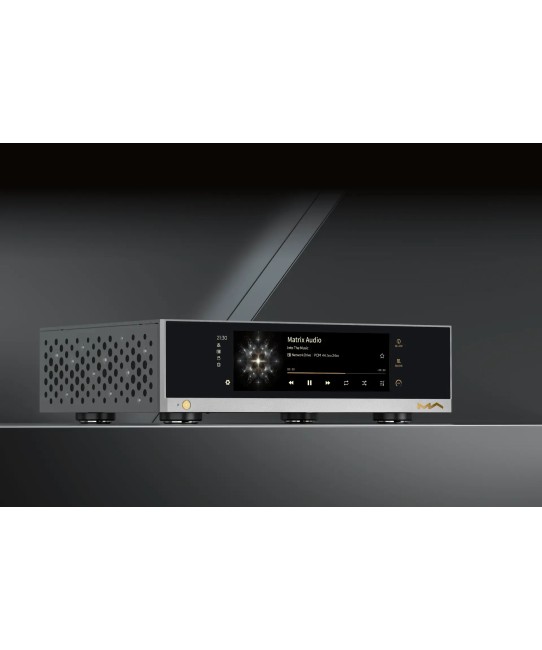

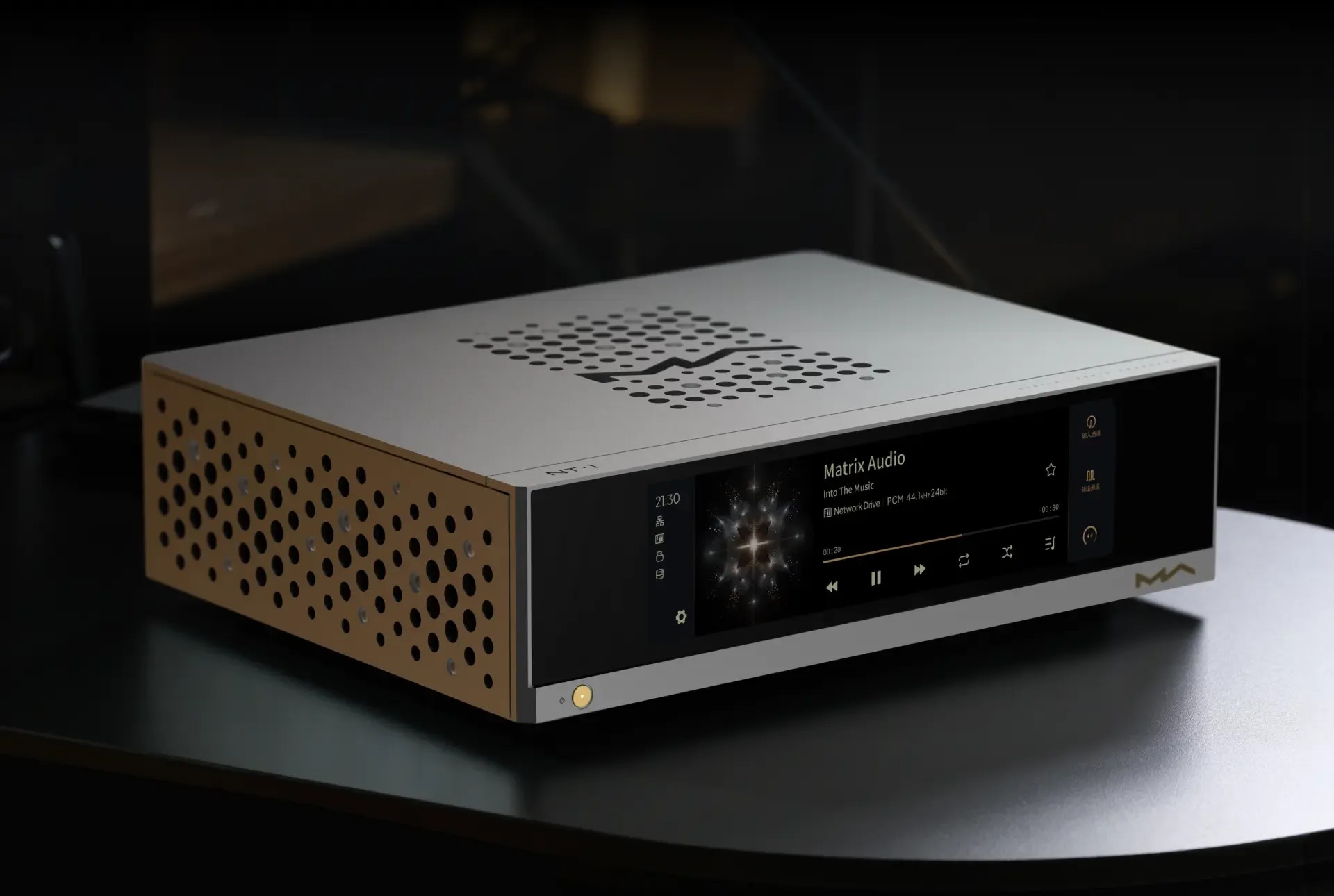

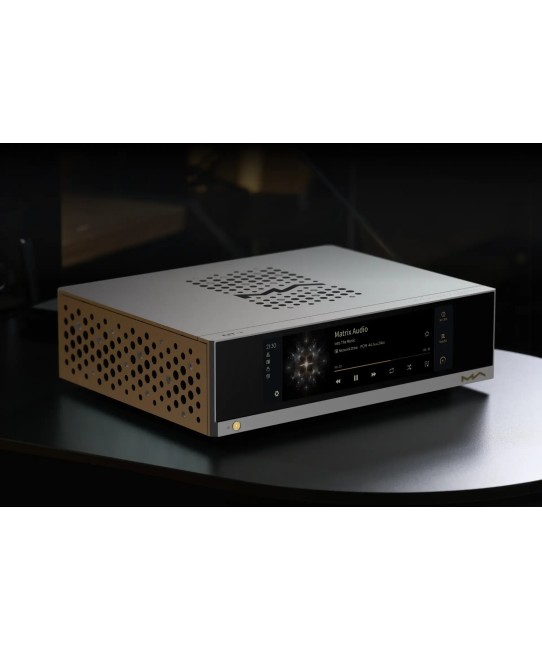

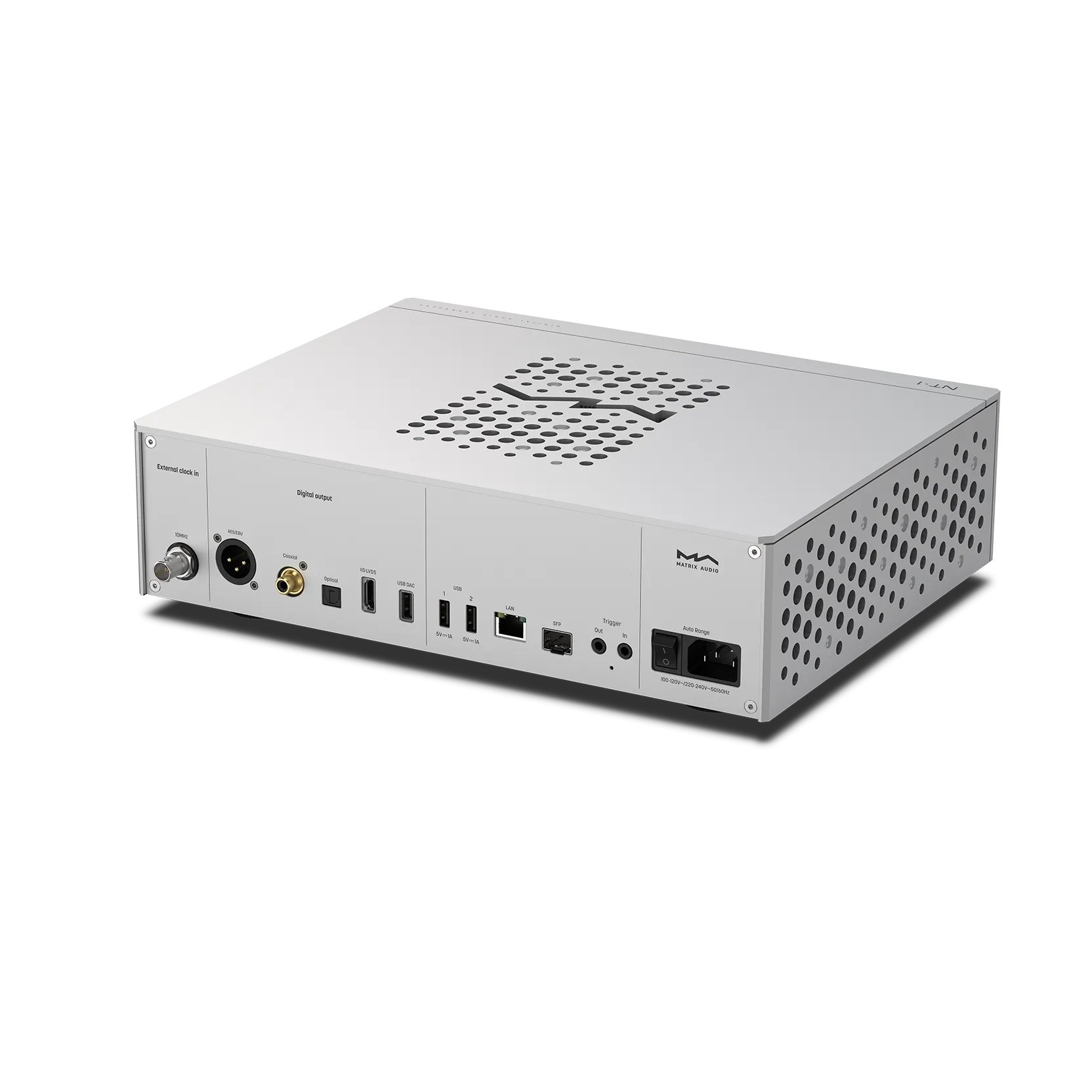

Streaming Transport di Riferimento · No DAC • Lineare 60W Toroidale • Avvolgimenti Indipendenti · USB DAC Isolato • 10MHz BNC · IIS-LVDS • SFP Fibra • 8,8″ IPS · 330×267×97mm

Il NT-1 è la risposta di Matrix Audio alla domanda che si pone chi ha già un DAC di riferimento: “qual è il migliore transport che posso mettere davanti?” Un transport puro non è uno streamer con il DAC disabilitato — è un dispositivo progettato dall'inizio con un solo obiettivo: l'integrità del segnale digitale tra la rete e l'ingresso del DAC. L'alimentatore lineare toroidale con avvolgimenti separati, il clock femtosecondo con ingresso 10MHz, l'isolamento elettrico del USB DAC e la porta SFP per la fibra ottica sono soluzioni che in un all-in-one come il TS-1 non c'è spazio fisico né budget per implementare. Il NT-1 le implementa tutte perché non deve fare altro.

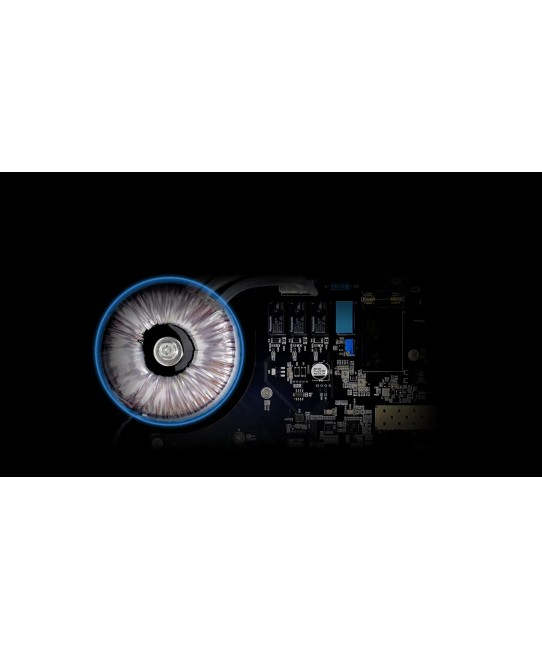

Alimentatore lineare toroidale con avvolgimenti indipendenti: il nucleo del progetto

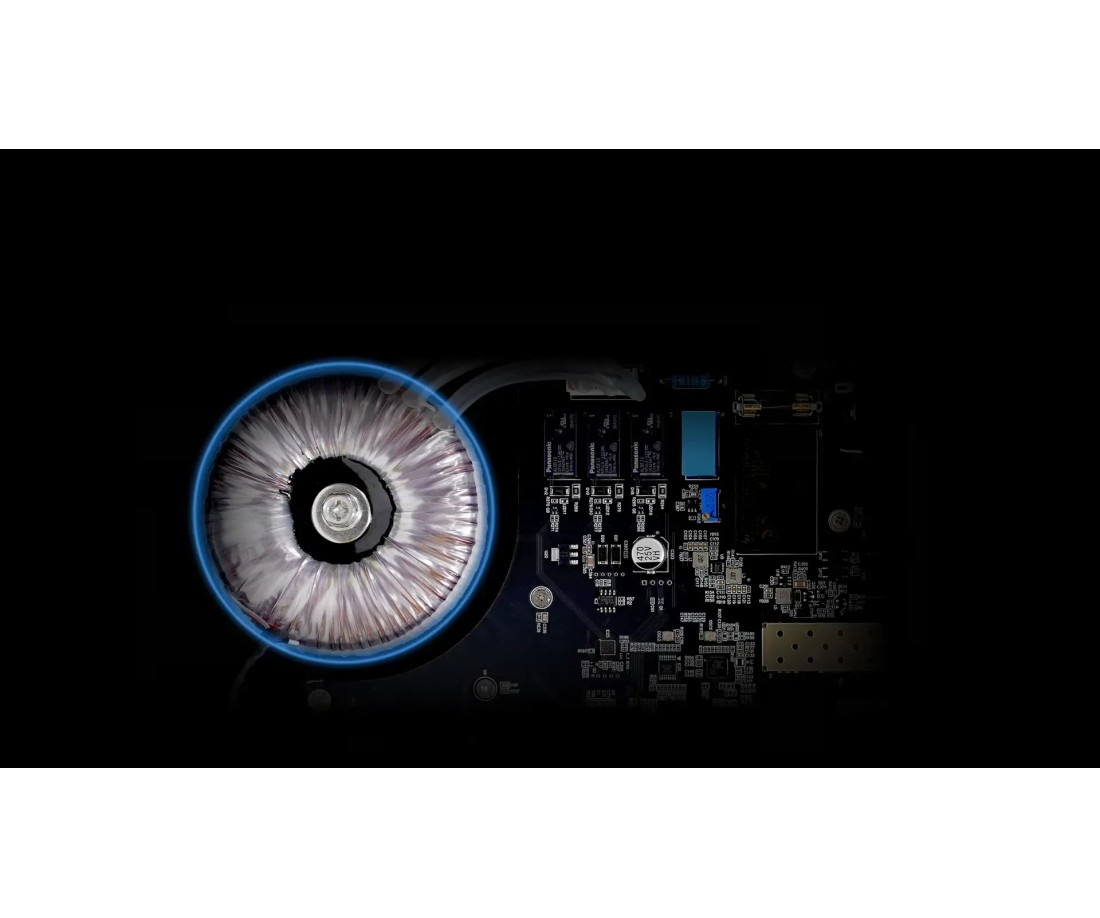

La maggior parte dei transport e streamer di rete usa un alimentatore switching (SMPS): economico, compatto, ma sorgente di rumore ad alta frequenza che si propaga all'uscita digitale. Il NT-1 usa un trasformatore toroidale lineare da 60W con avvolgimenti fisicamente separati. La separazione degli avvolgimenti è più radicale di quanto sembri: in un trasformatore con un singolo avvolgimento secondario e più regolatori, il rumore di un circuito si accoppia agli altri attraverso l'impedenza condivisa dell'avvolgimento. Con avvolgimenti separati, ogni sezione del circuito — il core di elaborazione digitale e l'interfaccia USB DAC — ha il suo percorso magnetico indipendente: i disturbi di un circuito non si trasmettono all'altro nemmeno attraverso il trasformatore stesso. A monte di ogni avvolgimento ci sono LDO (Low Dropout Regulator) ultra-low-noise dedicati che filtrano ulteriormente le variazioni residue di tensione. L'SSD NVMe ha la propria alimentazione indipendente isolata dalla sezione digitale: le operazioni di lettura/scrittura del NAND generano correnti impulsive che — se condivise con il resto del circuito — degradano il clock e l'uscita digitale.

Interfaccia USB DAC con isolamento elettrico e terra separata

L'uscita USB DAC del NT-1 ha due livelli di protezione che la distinguono da un semplice connettore USB. Il primo è l'isolamento elettrico: un barriera di isolamento interrompe il percorso elettrico diretto tra il circuito del NT-1 e il DAC esterno, lasciando passare solo il segnale digitale. Questo elimina la propagazione del rumore di modo comune dal NT-1 verso il DAC attraverso la connessione fisica. Il secondo è la terra separata: la terra del connettore USB DAC è separata dalla terra del dispositivo. Questa separazione impedisce la formazione di loop di massa tra il NT-1 e il DAC — il percorso più comune per il rumore di 50Hz e le interferenze nei sistemi con connessione USB. La combinazione di isolamento elettrico e terra separata, supportata dall'alimentazione dedicata dall'avvolgimento indipendente, rende la porta USB del NT-1 uno dei punti di uscita più puliti disponibili in un transport a qualsiasi prezzo.

Clock femtosecondo dual-mode e ingresso 10MHz: timing di riferimento assoluto

Il sistema di clock del NT-1 opera in due modalità distinte. In modalità interna, un oscillatore femtosecondo alimenta un sintetizzatore RF che genera il clock audio per le uscite IIS, AES/EBU e S/PDIF con bassissimo phase noise — separato per le famiglie 44,1kHz e 48kHz per evitare il jitter da resampling tra famiglie. In modalità esterna, l'ingresso 10MHz BNC riceve il segnale di un master clock esterno (come il Matrix SC-1 Audio Grade Clock): il sintetizzatore RF si phase-locks al riferimento esterno e genera un clock audio che è matematicamente sincronizzato al master. Quando il NT-1 è in modalità esterna, diventa lui il “master” per le uscite IIS, AES/EBU e S/PDIF: il DAC riceve un clock il cui jitter dipende dalla qualità del master clock esterno, non dall'oscillatore interno del transport. L'uscita USB rimane per definizione asincrona (il timing è gestito dal DAC), ma tutte le altre uscite beneficiano del riferimento esterno. Questo è il percorso del segnale che gli audiofili con sistemi di riferimento assoluto costruiscono intorno al NT-1.

IIS-LVDS con pinout configurabile e porta SFP

L'interfaccia IIS-LVDS (su connettore HDMI) è la connessione più diretta possibile tra transport e DAC: dati, clock di bit e clock di campionamento viaggiano su linee separate, eliminando la necessità del DAC di recuperare il clock dal segnale (come avviene in AES/EBU e S/PDIF). Il pinout del connettore HDMI non è standardizzato: ogni produttore di DAC usa una configurazione diversa. Il NT-1 permette la configurazione del pinout via software, coprendo i layout di Matrix Audio e di altri produttori compatibili senza richiedere adattatori hardware. La porta SFP accetta moduli fibra ottica per la connessione di rete: la fibra garantisce l'isolamento galvanico completo tra il switch di rete e il transport — nessun percorso elettrico, solo fotoni. Per chi ha già un sistema con switch audio-grade o fibra ottica in distribuzione, il NT-1 si integra nativamente in quella infrastruttura.

Specifiche tecniche

Matrix Audio NT-1 Transport Puro Lineare 60W 10MHz BNC USB Isolato IIS-LVDS SFP Fibra Roon Ready NVMe SSD
