Matrix Audio TS-1 – Streamer, DAC e Amplificatore per Cuffie All-in-One

Matrix Audio TS-1

Streamer • DAC Dual-Mono • Amplificatore per Cuffie Fully Balanced · 2× AKM AK4493SEQ • Dual Femto Clock · 4.4mm + 6.35mm • 1Ω · XLR + RCA + Sub · Wi-Fi 6 • Roon Ready · HDMI ARC

Matrix Audio descrive il TS-1 come “all-scenario audio center”: un dispositivo che non deve scegliere tra essere uno streamer o un DAC o un ampli per cuffie perché è tutte e tre le cose insieme, con la stessa qualità costruttiva e la stessa cura circuitale in ognuna delle tre funzioni. Due chip DAC AKM per canale invece di uno. Dual femtosecond clock, uno per famiglia di sample rate. Amplificatore cuffie high-bias discrete con impedenza di uscita di 1Ω. HDMI ARC per il televisore. Uscita subwoofer con volume sincronizzato. Slot M.2 per la libreria locale. È il centro di un sistema hi-fi completo, in un formato che sta su qualsiasi scrivania o nel rack più compatto.

Dual AKM AK4493SEQ per canale: perché due chip fanno la differenza

In un DAC convenzionale ogni canale usa un singolo chip di conversione. Il TS-1 monta due chip AKM AK4493SEQ per canale in configurazione parallela (dual-mono, 4 chip in totale). Il principio fisico della configurazione parallela è la riduzione del rumore di conversione: quando due chip identici operano in parallelo sullo stesso segnale, i loro errori di quantizzazione sono statisticamente non correlati — si sommano in modo parzialmente distruttivo invece di additivo. Il rumore totale si riduce di circa 3dB teorici per ogni raddoppio dei chip, migliorando il rapporto segnale/rumore e la dinamica percepita. Ciascun chip ha la propria alimentazione LDO ultra-low-noise dual-channel indipendente: le sezioni di alimentazione dei due chip non si condividono, eliminando il cross-coupling tra i canali a livello di alimentazione — la principale fonte di degrado del crosstalk nei DAC a chip singolo con alimentazione condivisa. I dual femtosecond clock — uno dedicato ai sample rate della famiglia 44,1kHz (44,1, 88,2, 176,4kHz) e uno per la famiglia 48kHz (48, 96, 192, 384kHz) — eliminano la necessità di scalare la frequenza di clock tra famiglie di sample rate diverse, che nei DAC a clock singolo introduce jitter periodico.

Separazione dei layer PCB: digitale in basso, analogico in alto

La separazione tra circuiti digitali e analogici nel TS-1 avviene a livello fisico di layer del PCB: il digitale occupa il layer inferiore della scheda, l'analogico il layer superiore. La motivazione è acustica ed elettrica insieme. I circuiti digitali (processore streaming, decodificatore USB, gestione dello storage) generano correnti impulsive ad alta frequenza che si propagano come rumore nel piano di massa del PCB. Se i circuiti analogici condividono lo stesso layer fisico, il rumore digitale si accoppia capacitivamente ai trace analogici che hanno segnali nell'ordine dei millivolt. Separare fisicamente i due layer, con il piano di massa tra di loro, atttenua questo accoppiamento. La posizione dell'analogico sul layer superiore serve anche per la dissipazione termica: l'amplificatore cuffie high-bias — che lavora in classe A o quasi — genera calore che sale verso l'alto. Con l'analogico in alto, il calore si disperde verso la superficie del chassis invece di irradiare verso il basso sui componenti digitali.

HDMI ARC e l'ingresso RCA digitizzato: il centro del sistema casa

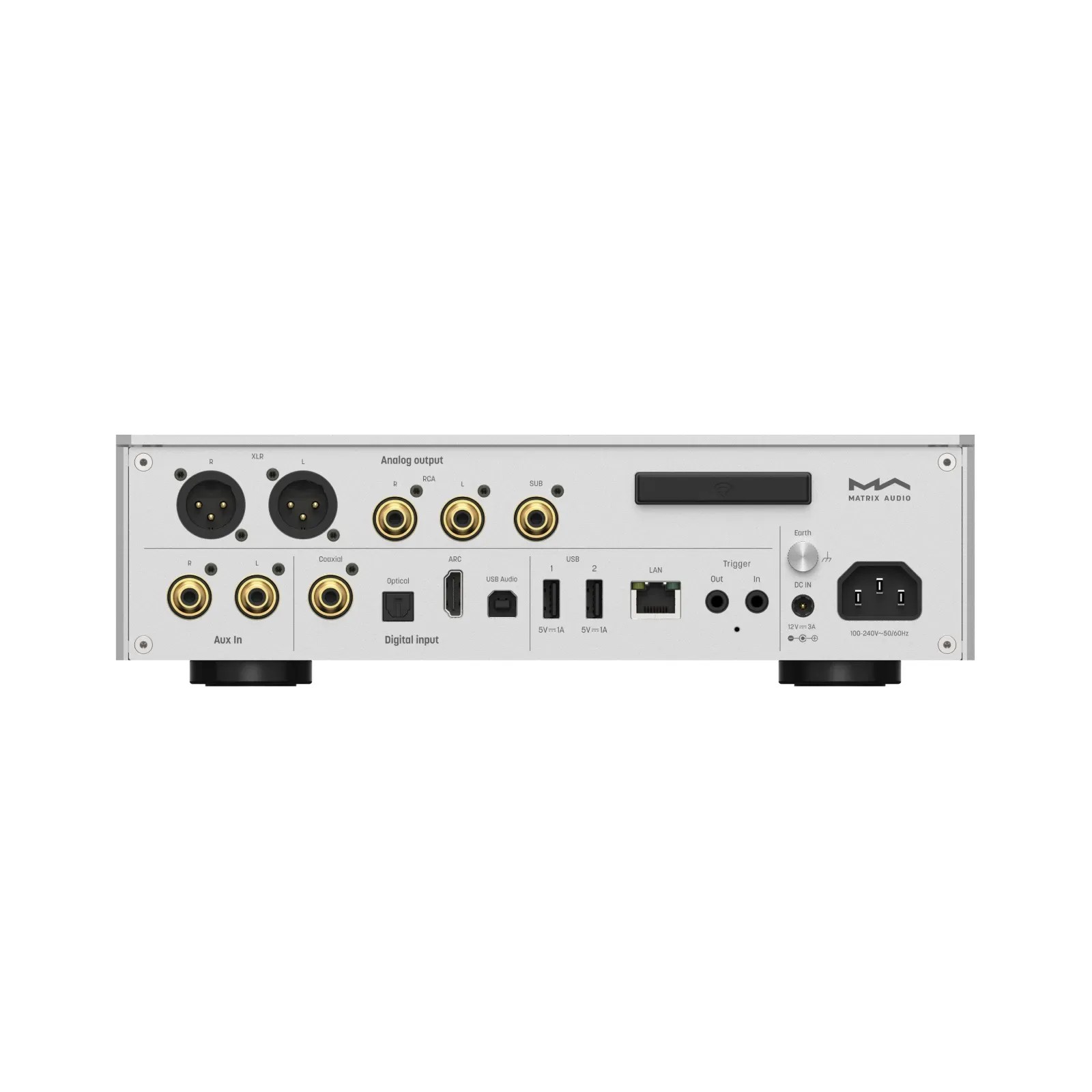

L'ingresso HDMI ARC (Audio Return Channel) è la caratteristica che trasforma il TS-1 da DAC per cuffie a hub audio della sala. L'ARC permette al televisore di inviare il proprio audio (Netflix, YouTube, broadcast TV) verso il TS-1 attraverso lo stesso cavo HDMI che porta il video verso il TV: un unico cavo sostituisce il cavo ottico separato. Il segnale audio del TV — Dolby Atmos, DTS:X, PCM stereo — viene gestito dal DAC del TS-1 e riprodotto attraverso le uscite XLR/RCA verso i diffusori attivi o attraverso le uscite cuffie. L'ingresso RCA analogico (giradischi con phono stage integrato, tuner, sorgente esterna) viene convertito internamente da un ADC e passa attraverso lo stesso percorso DAC del segnale digitale: questo permette di centralizzare tutte le sorgenti sul TS-1 e controllarne il volume con un unico comando. Non è un percorso puramente analogico — il segnale viene digitizzato — ma per molti utilizzi la convenienza supera la purezza del percorso diretto.

Uscita subwoofer, due livelli di tensione e alimentatore esterno: i tre upgrade pratici

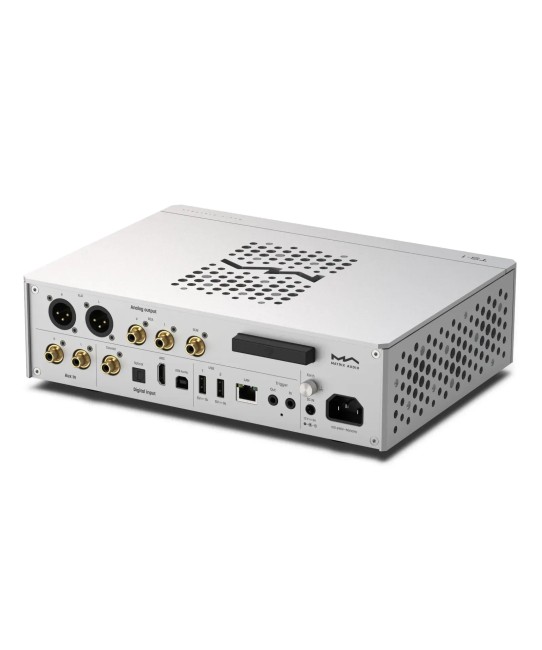

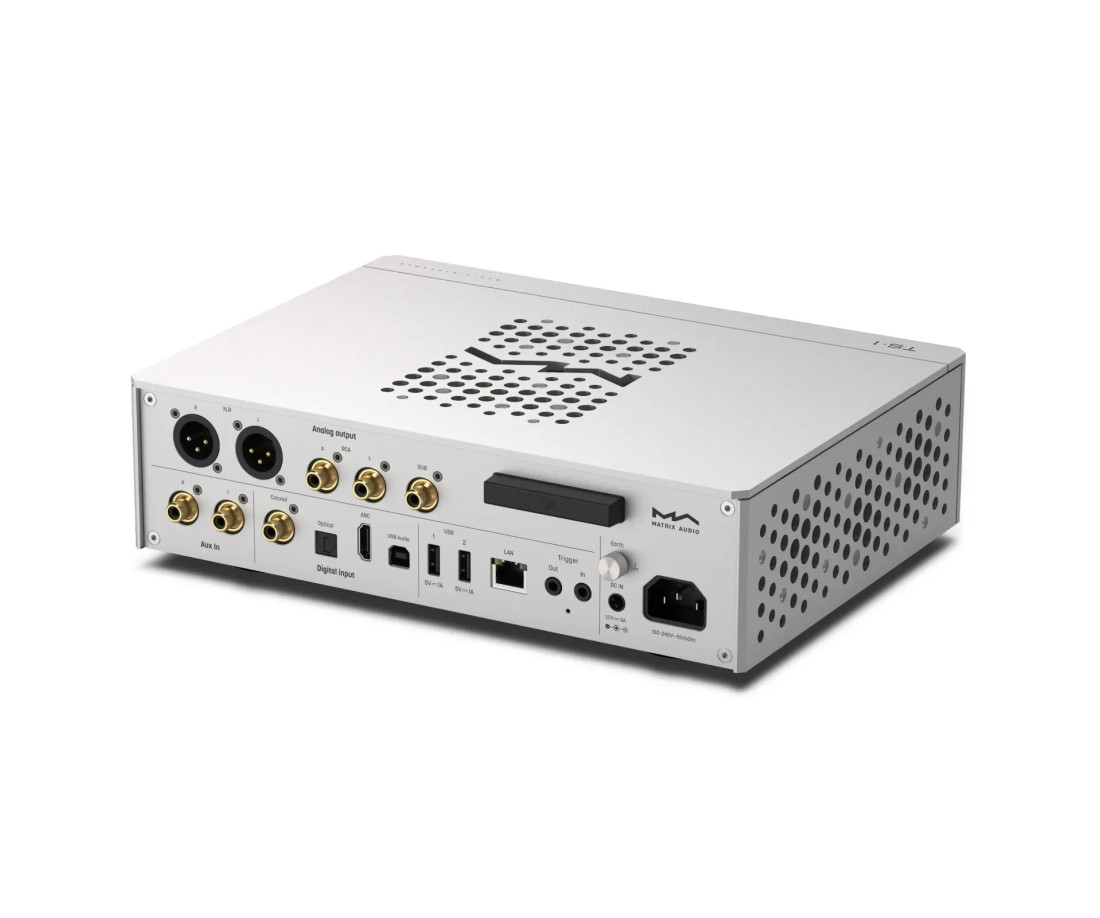

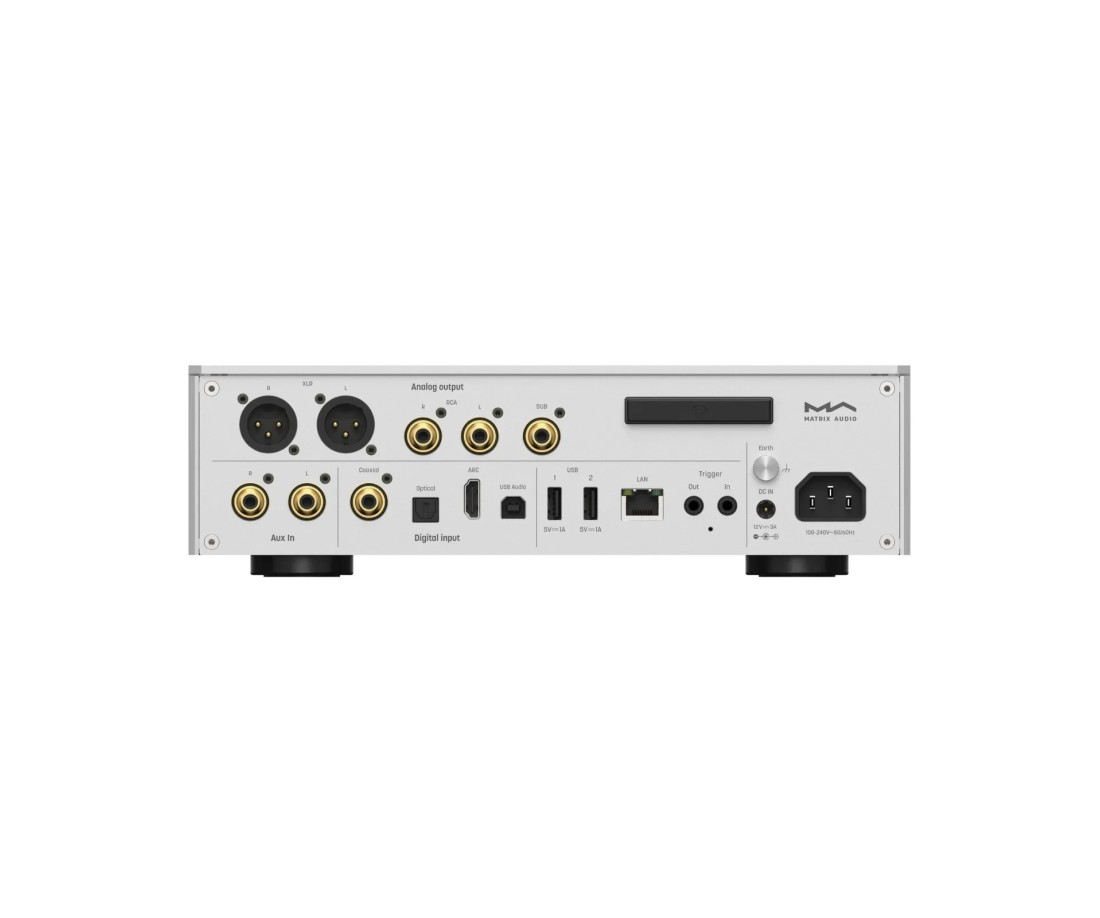

L'uscita subwoofer RCA gestisce le frequenze sotto i 150Hz con volume sincronizzato automaticamente alle uscite principali: se si abbassa il volume del sistema, si abbassa anche il subwoofer senza regolazioni manuali. Il crossover è fisso a 150Hz — non è configurabile, quindi per subwoofer con crossover attivo variabile, si imposta il crossover interno del sub più in basso del punto di taglio fisso del TS-1. I due livelli di tensione di uscita (2V/2,25V per RCA; 4V/4,5V per XLR) rispondono alla variabilità di sensibilità degli ingressi dei diffusori attivi: la maggior parte è ottimizzata per 2V nominali, ma alcuni modelli professionali o con amplificatori interni ad alta impedenza beneficiano del livello superiore. L'ingresso DC 12V/3A accetta un alimentatore lineare esterno opzionale che sostituisce completamente l'alimentatore interno switching: secondo Alpha Audio, il dispositivo rimane a terra attraverso il cavo di rete anche con l'alimentatore esterno collegato — una soluzione progettuale attenta che evita il floating della terra tipico delle configurazioni DC-only.

Specifiche tecniche

Matrix Audio TS-1 Dual AKM AK4493SEQ Dual Femto Clock 4.4mm Balanced 1Ω Uscita HDMI ARC Roon Ready Wi-Fi 6 M.2 SSD
