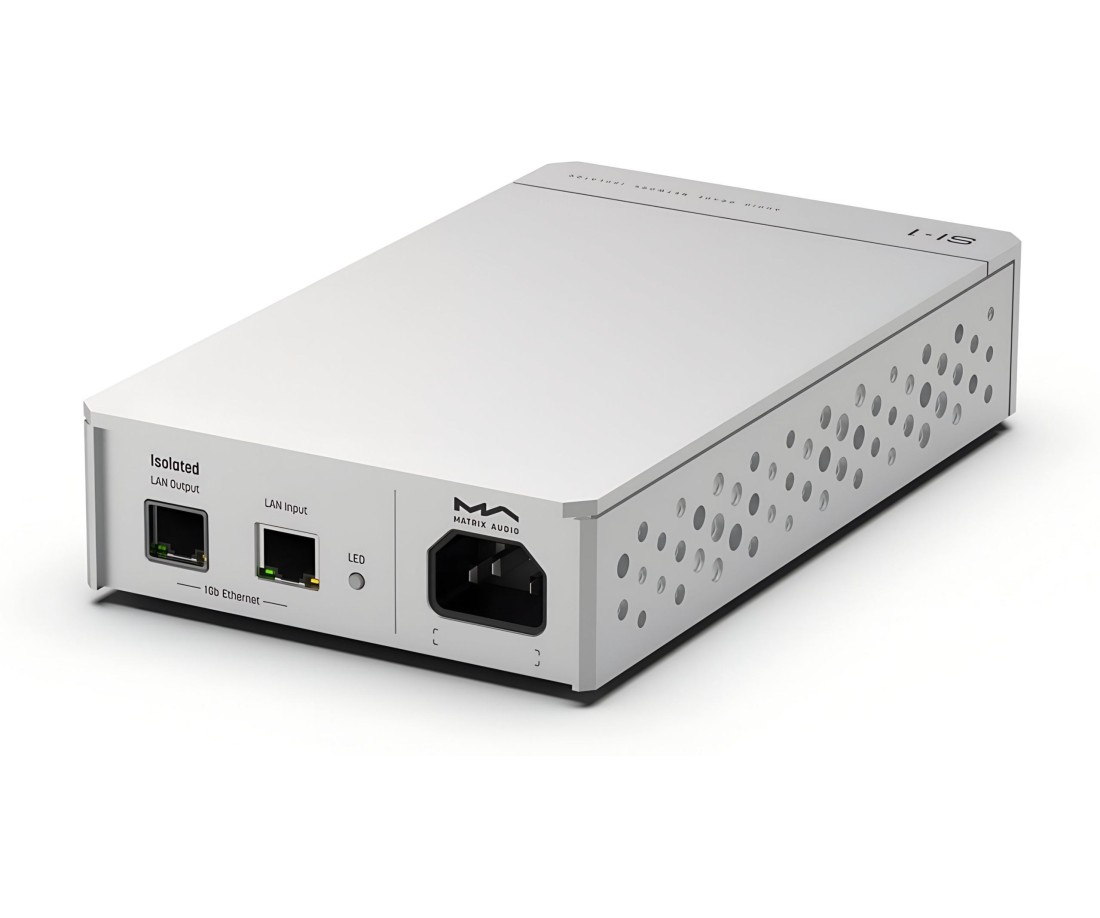

Matrix Audio SI-1 – Isolatore di Rete Audio-Grade con Isolamento Ottico-Elettrico Attivo

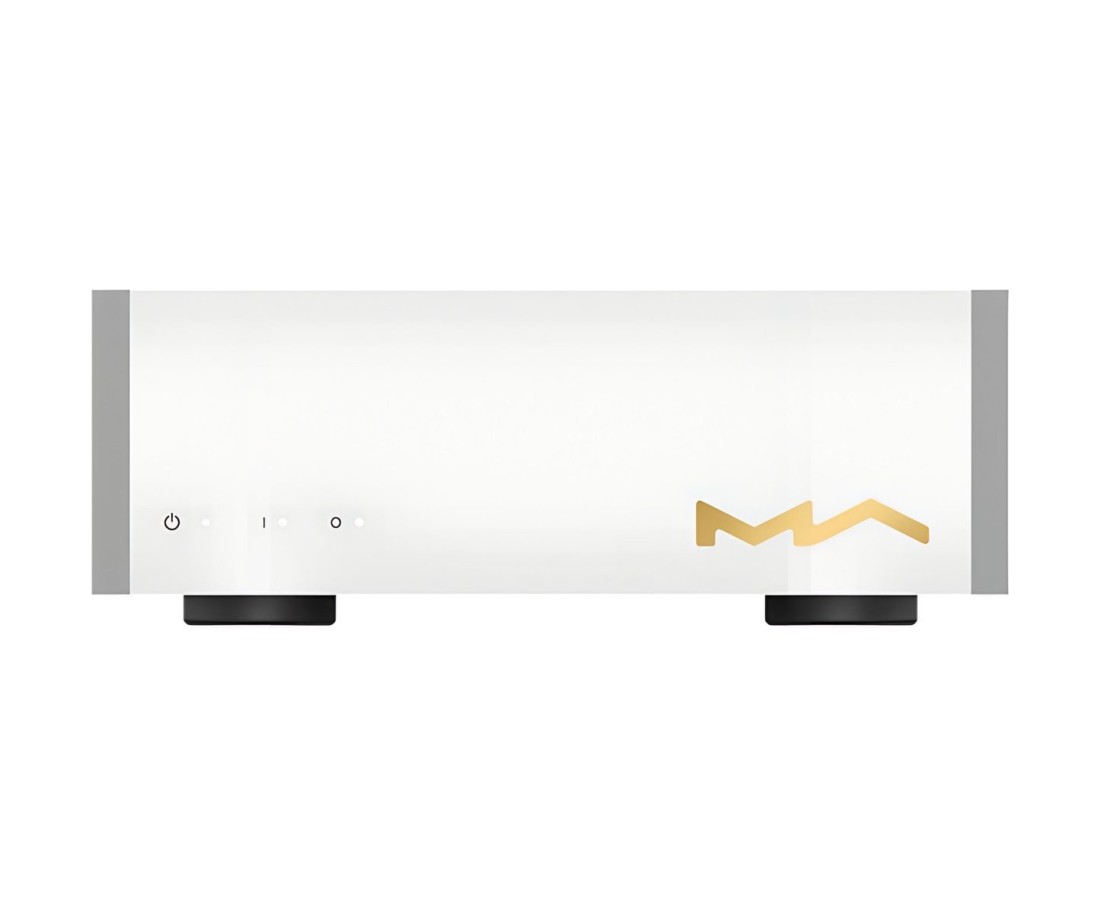

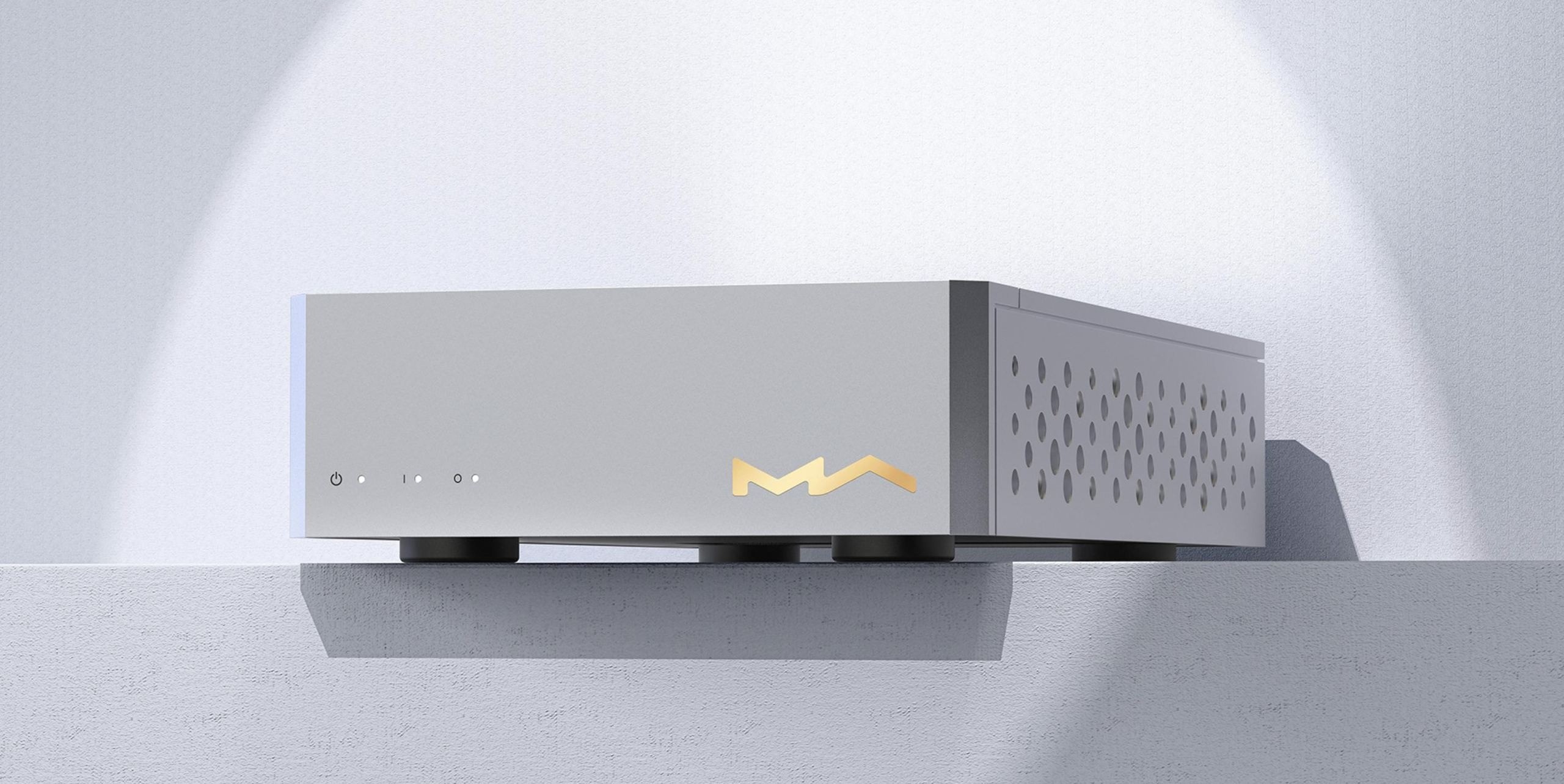

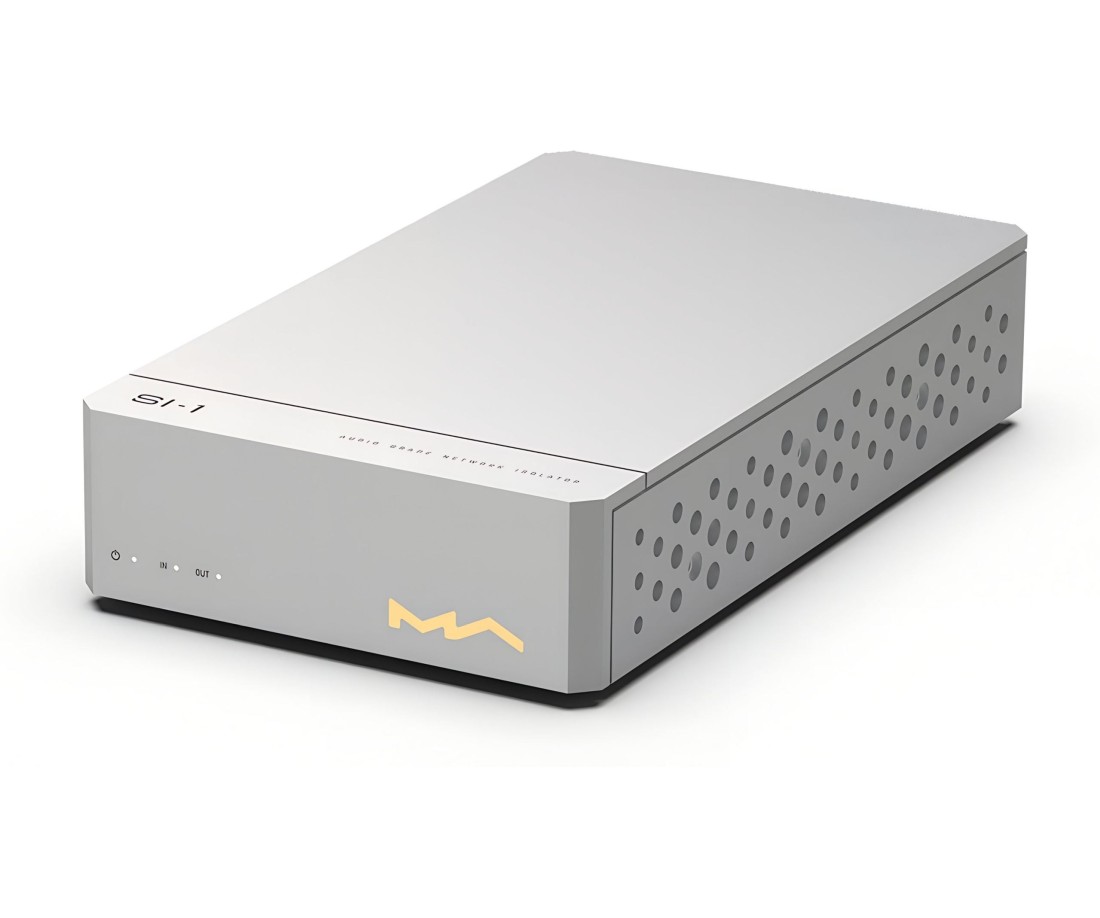

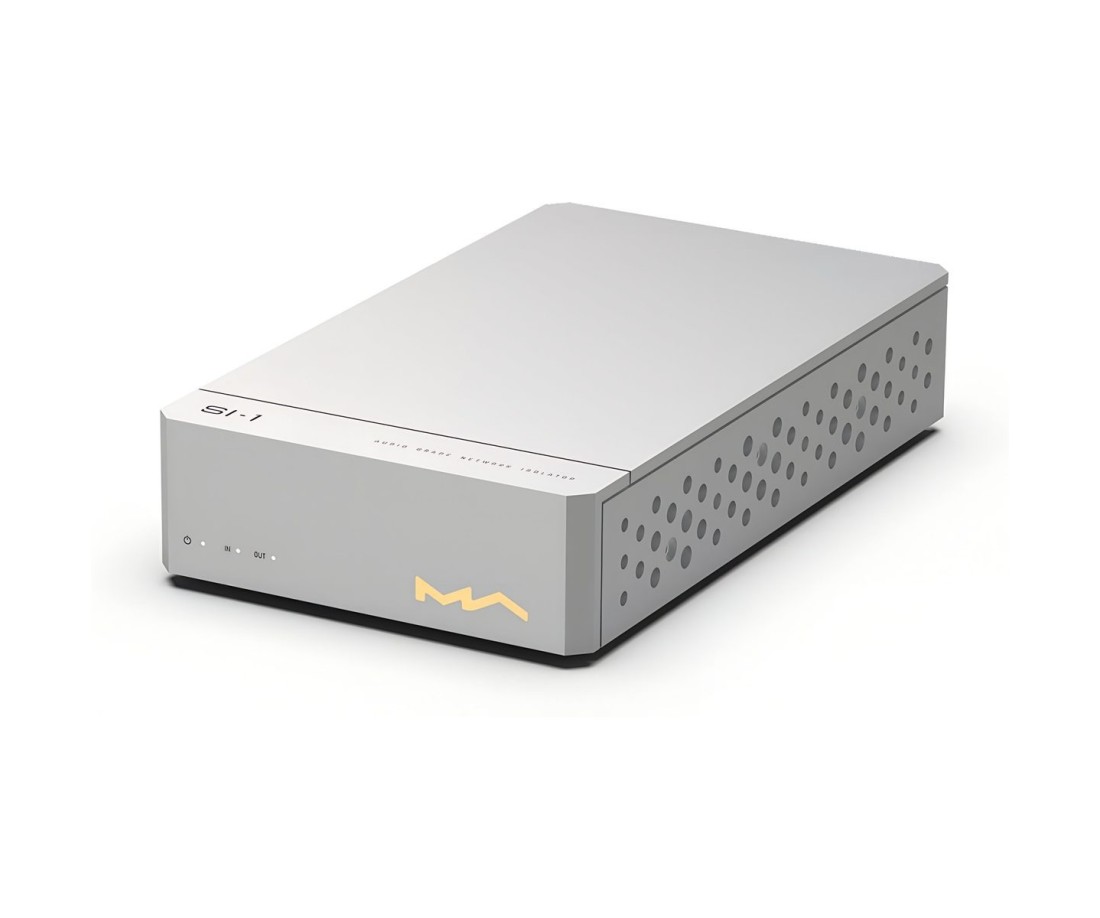

Matrix Audio SI-1

Isolatore di Rete Audio-Grade · Conversione Ottico-Elettrica Attiva • Barriera Galvanica Totale · 2× Clock Femtosecondo • PSU Toroidale Dual-Winding · Doppio Canale Ottico TX/RX • Plug-and-Play · 120×205×44mm

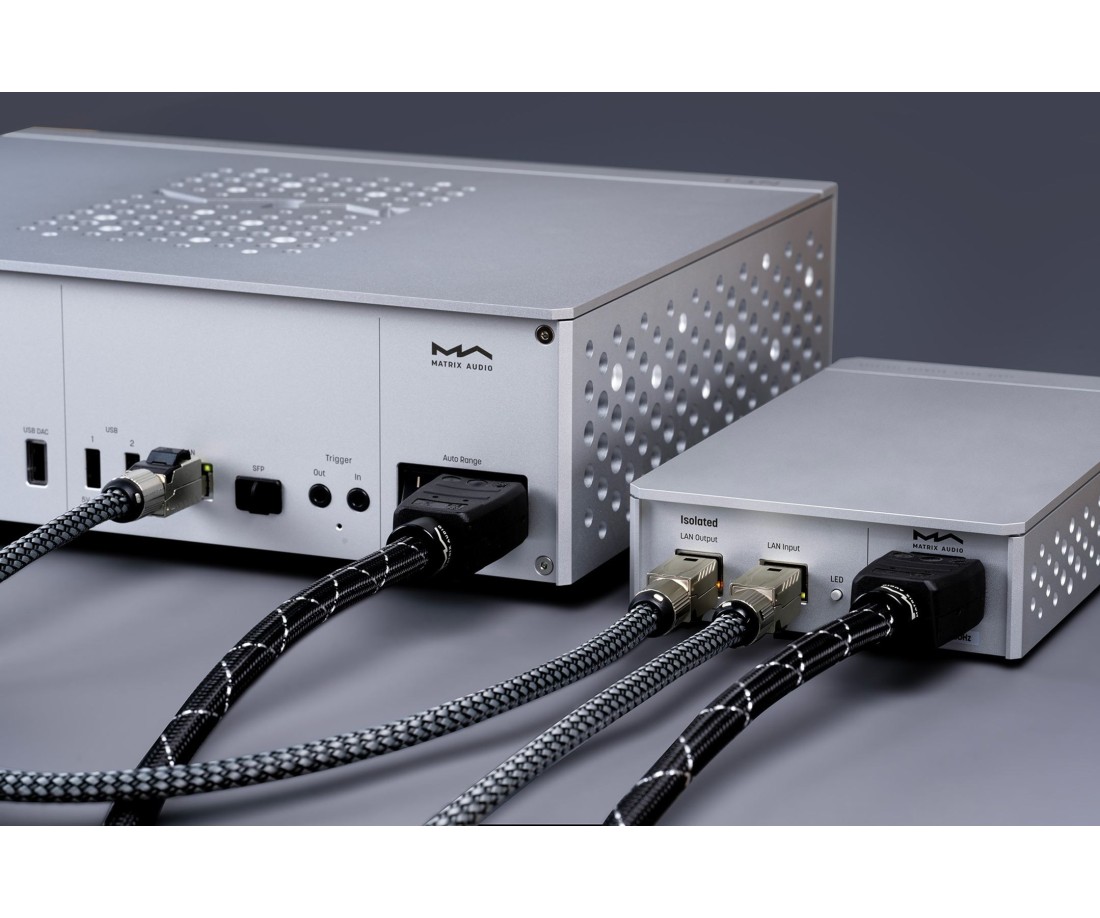

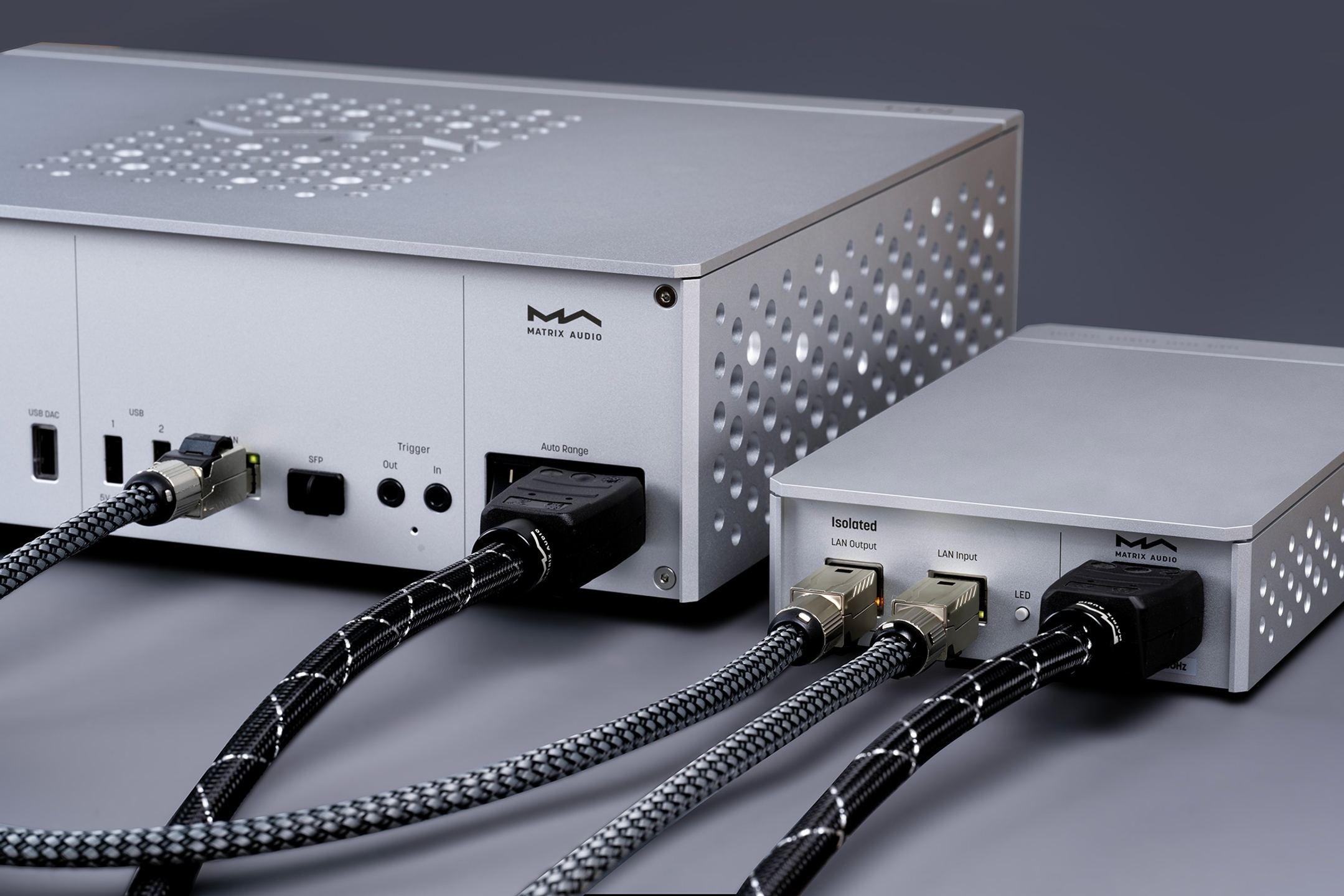

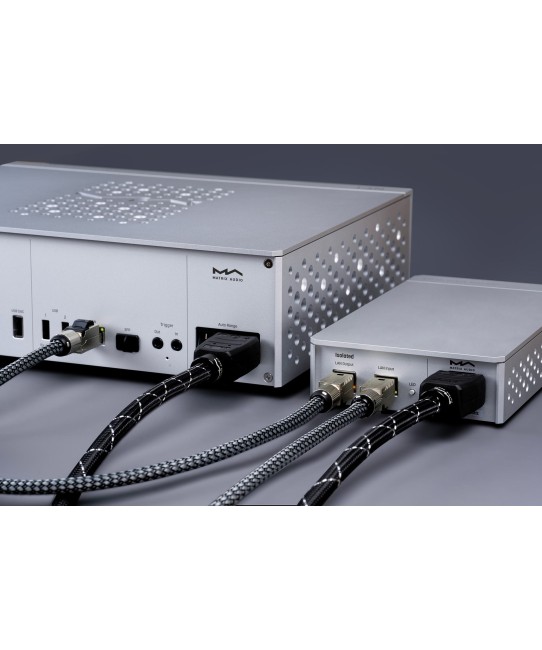

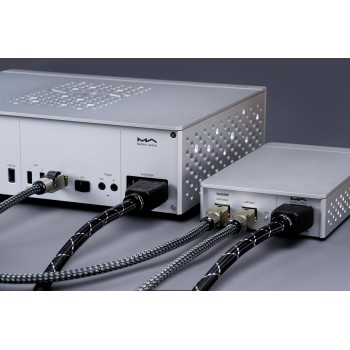

Lo switch audio-grade filtra il rumore alla sorgente. Il SI-1 lo blocca fisicamente. La differenza non è di grado: è di principio. Un isolatore ottico-elettrico attivo rompe la continuità elettrica del cavo Ethernet con la stessa radicalità di un cavo in fibra — ma senza richiedere porte SFP sul router o sullo streamer, e con i due clock femtosecondo che riclockano il segnale su entrambi i lati della barriera. Il SI-1 si posiziona come il passo finale in un sistema di rete audio già ottimizzato con l’SS-1 / SS-1 Pro, o come il singolo componente di isolamento in sistemi con una sola sorgente streaming collegata direttamente al router.

Isolamento galvanico attivo vs passivo: la differenza tecnica

I trasformatori di isolamento integrati nelle porte Ethernet degli switch e degli streamer sono isolatori passivi: attenuano il rumore di modo comune ma non lo eliminano, perché la capacità parassita dei trasformatori crea un percorso di alta frequenza residuo tra i conduttori primario e secondario. Anche i convertitori di media a fibra consumer usano isolamento passivo: la fibra garantisce la barriera galvanica, ma l’oscillatore ceramico e l’alimentatore switching del convertitore introducono rumore sul lato audio. Il SI-1 usa un isolamento ottico-elettrico attivo: il segnale Ethernet in ingresso viene decodificato, convertito in segnale ottico da un trasmettitore dedicato, trasmesso attraverso la barriera e ricostruito da un ricevitore ottico dedicato sul lato uscita. La ricostruzione del segnale avviene a partire dai clock femtosecondo del SI-1: qualsiasi jitter accumulato nel percorso di rete a monte — dallo switch, dal router, dal cavo — viene eliminato. Il segnale che esce dalla porta RJ45 del SI-1 ha il timing del clock femtosecondo del SI-1, non quello del router.

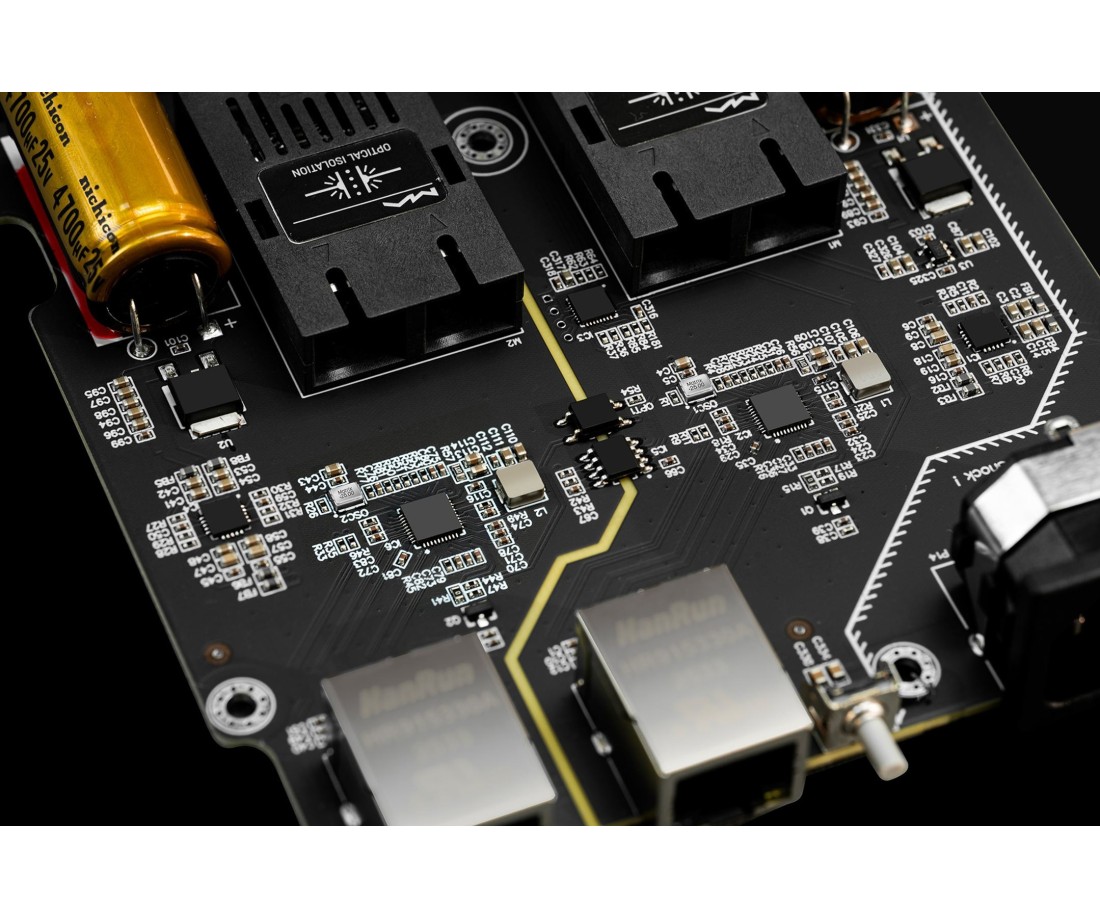

Doppio canale ottico TX/RX: perché la separazione fisica dei percorsi conta

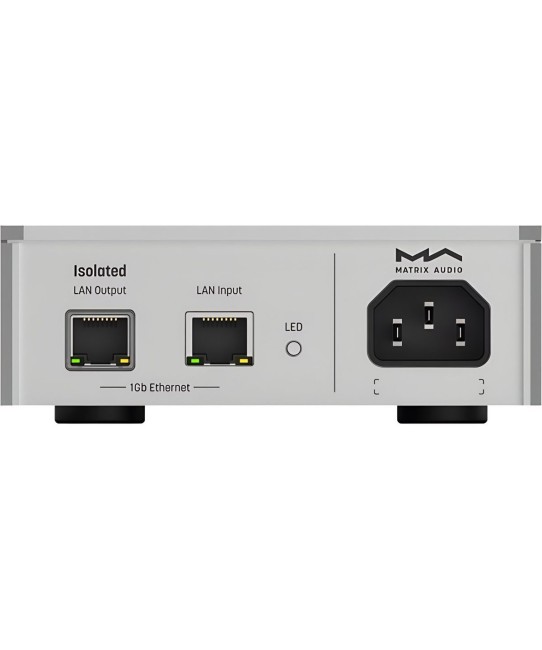

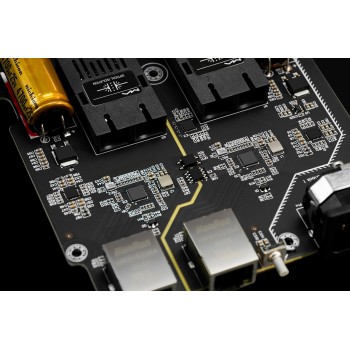

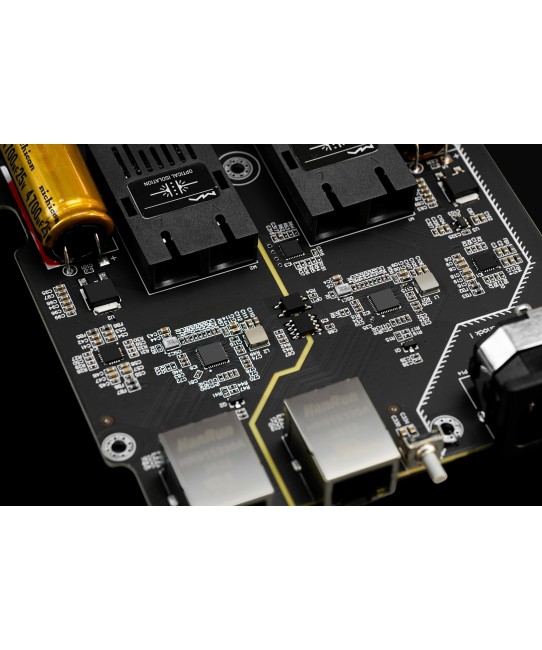

Il protocollo Ethernet full-duplex trasmette e riceve simultaneamente: il segnale di invio (TX) e il segnale di ricezione (RX) condividono fisicamente lo stesso cavo (su coppie diverse) ma devono rimanere separati. In un convertitore ottico a canale singolo, i percorsi TX e RX sono implementati sullo stesso chip ottico o sullo stesso substrato: la vicinanza fisica crea accoppiamento tra i due percorsi che si manifesta come crosstalk bidirezionale misurabile e come aumento del floor di rumore. Il SI-1 usa un’architettura a doppio canale ottico indipendente: TX e RX hanno ciascuno il proprio trasmettitore ottico, il proprio ricevitore, il proprio percorso fisico separato all’interno dello chassis. L’interferenza tra i due percorsi è fisicamente impossibile. Ogni lato (input e output) ha il proprio clock femtosecondo dedicato: il lato input recupera e riclockra il segnale dalla rete, il lato output genera il segnale verso lo streamer con la precisione del clock femtosecondo locale, eliminando qualsiasi correlazione con il jitter della sorgente.

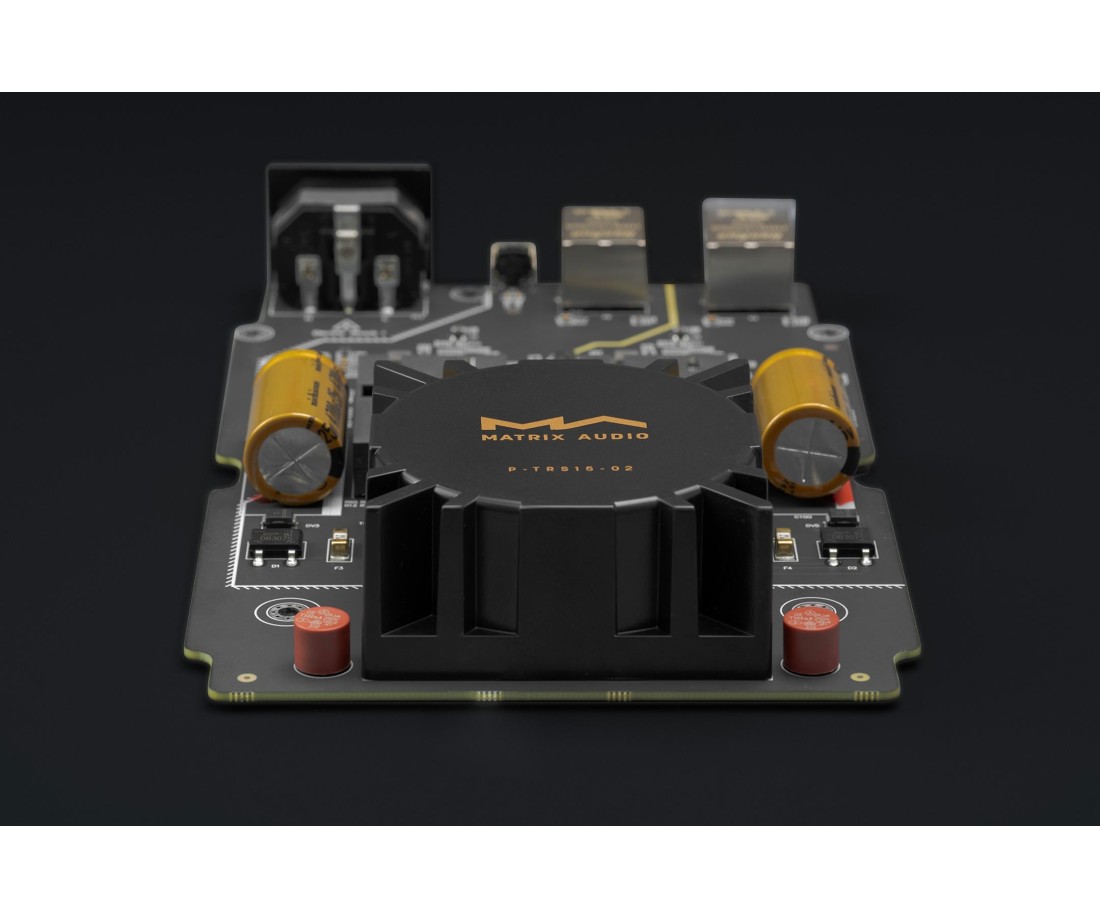

PSU lineare con toroidale epossidato: la stessa filosofia del SS-1 Pro in formato compatto

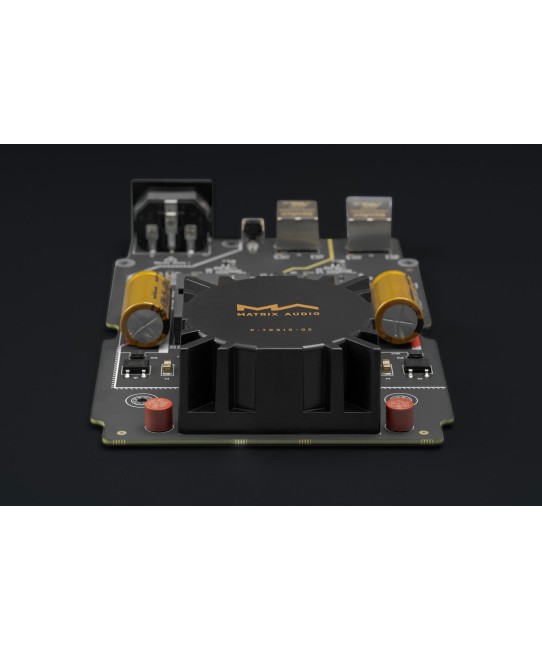

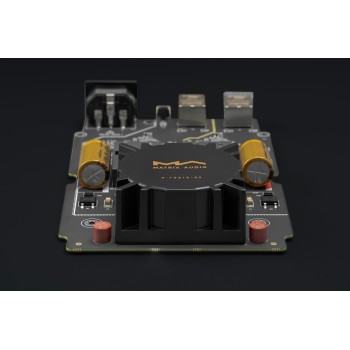

I convertitori di media consumer usano alimentatori switching (SMPS): economici, compatti, ma sorgenti di rumore ad alta frequenza che si propagano verso i circuiti di isolamento ottico e verso il clock. Il SI-1 usa un trasformatore toroidale a doppio avvolgimento con epossidatura (potted) come cuore del suo alimentatore lineare. L’epossidatura serve a due funzioni: fissa meccanicamente gli avvolgimenti del trasformatore eliminando le microrisonanze meccaniche (il faint hum delle bobine non epossidato), e migliora la dissipazione termica uniformando la distribuzione della massa. I due avvolgimenti indipendenti alimentano separatamente il circuito del lato input e quello del lato output: nessun percorso di corrente condiviso tra i due lati della barriera nemmeno nell’alimentatore. I regolatori LDO multipli forniscono tensioni pulite e stabili ai clock femtosecondo e ai circuiti ottici. È la stessa filosofia dell’SS-1 Pro in un formato da 120mm di larghezza.

Specifiche tecniche

Matrix Audio SI-1 Isolatore Rete Ottico-Elettrico Attivo Barriera Galvanica 2× Femtosecondo Doppio Canale TX/RX PSU Toroidale Plug-and-Play
