Matrix Audio SS-1 / SS-1 Pro – Network Switch Audio-Grade per Streaming Hi-Fi

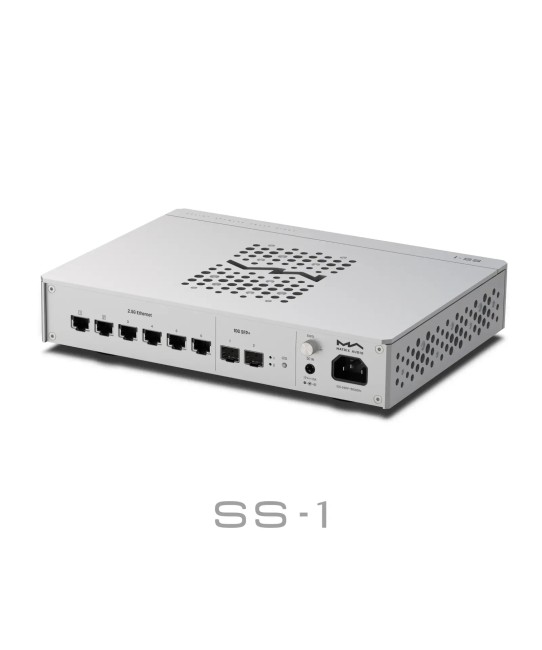

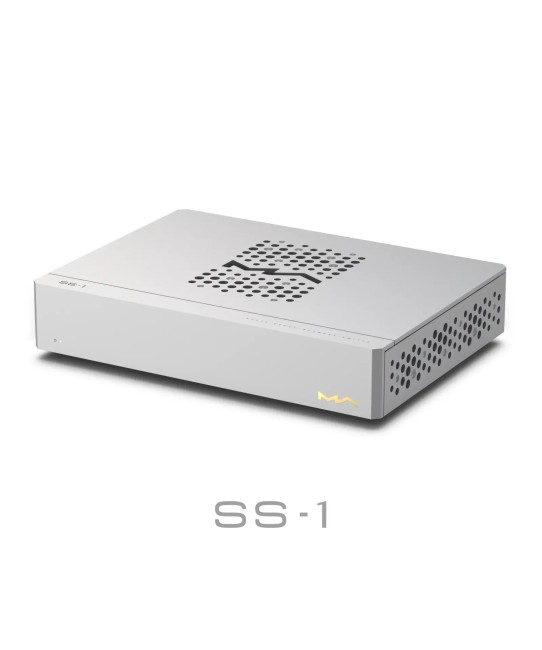

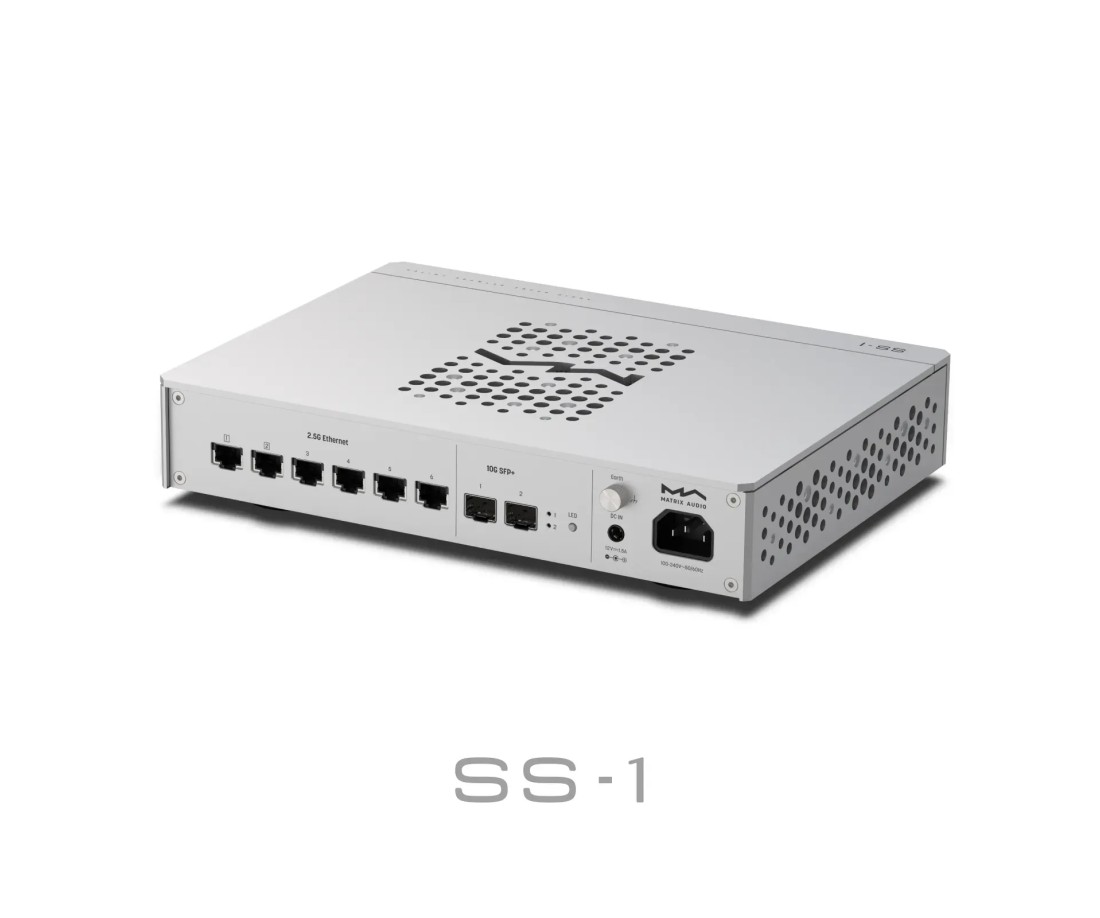

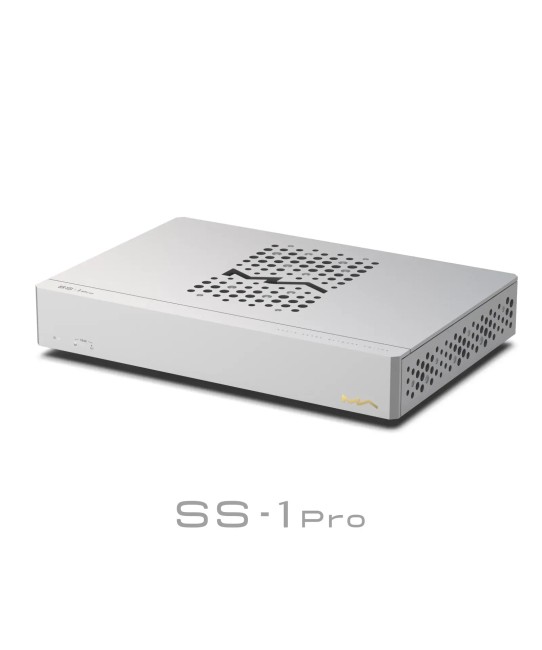

Matrix Audio SS-1 / SS-1 Pro

Network Switch Audio-Grade · SFP 10Gbps Fibra • Trasformatori 10GbE per Porta • Clock Femtosecondo · LED Disattivabili • Passivo · Pro: 10MHz BNC + PSU Lineare Toroidale

Uno switch commerciale introduce nella catena hi-fi il rumore del suo alimentatore switching e la deriva del suo oscillatore ceramico: disturbi che raggiungono il circuito RJ45 del NT-1 o del TT-1 attraverso le capacità parassite del cavo e i trasformatori di isolamento della porta. L’SS-1 e l’SS-1 Pro affrontano questo problema alla sorgente: alimentatore audio-grade, clock femtosecondo, trasformatori 10GbE su ogni porta, SFP per la fibra ottica — l'unica barriera galvanica totale tra la rete domestica e l’elettronica audio.

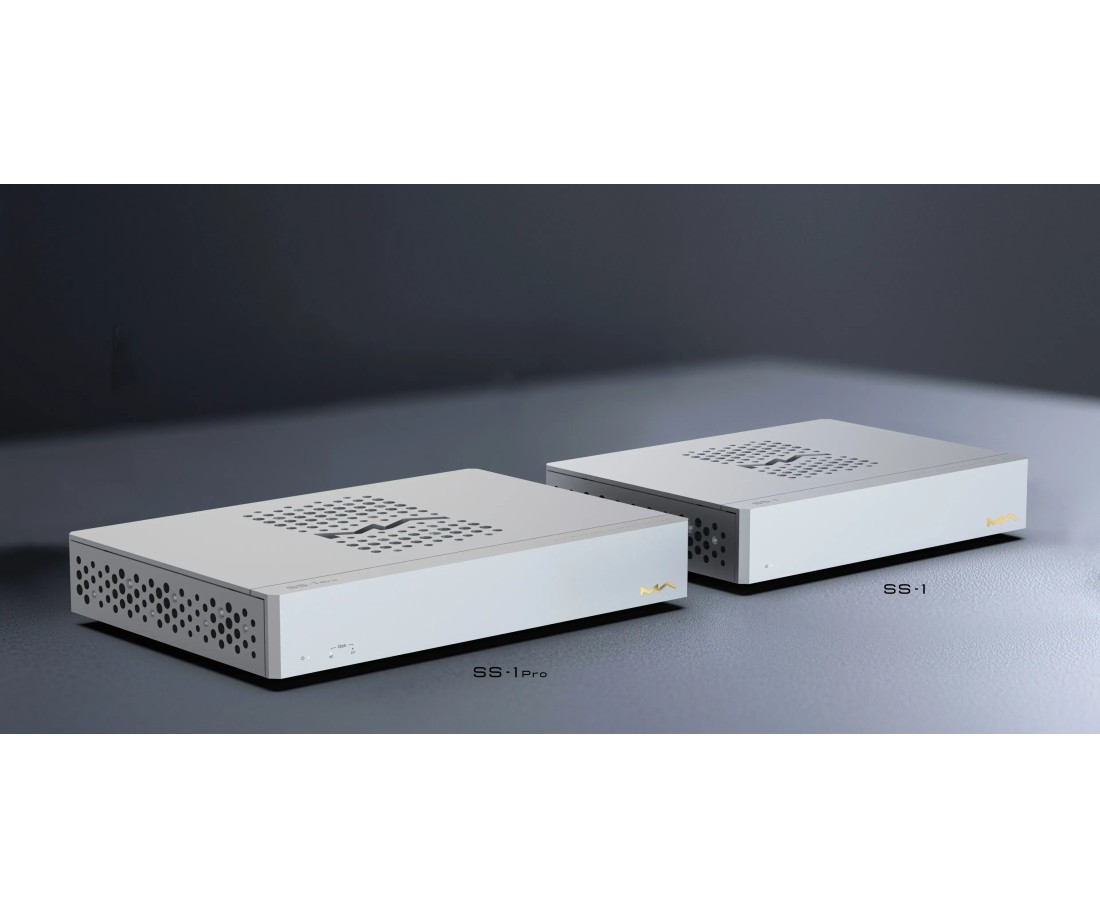

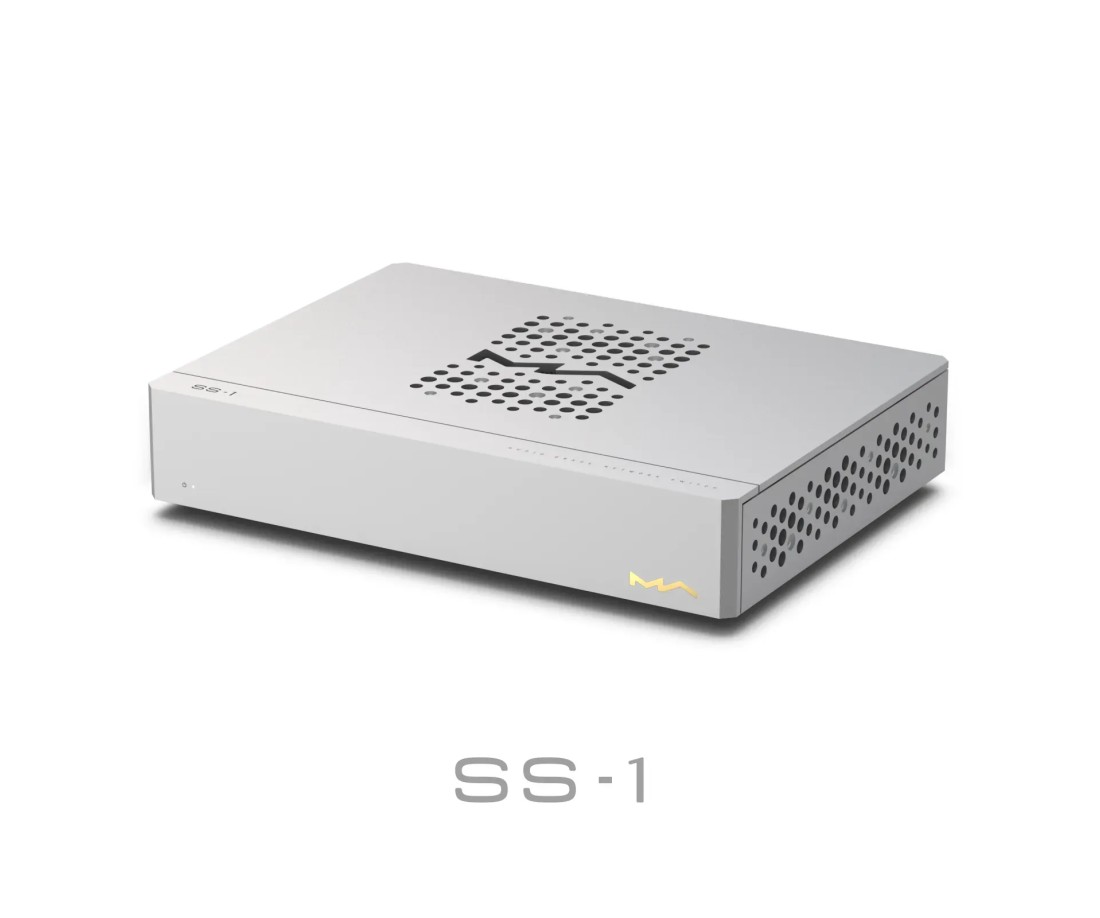

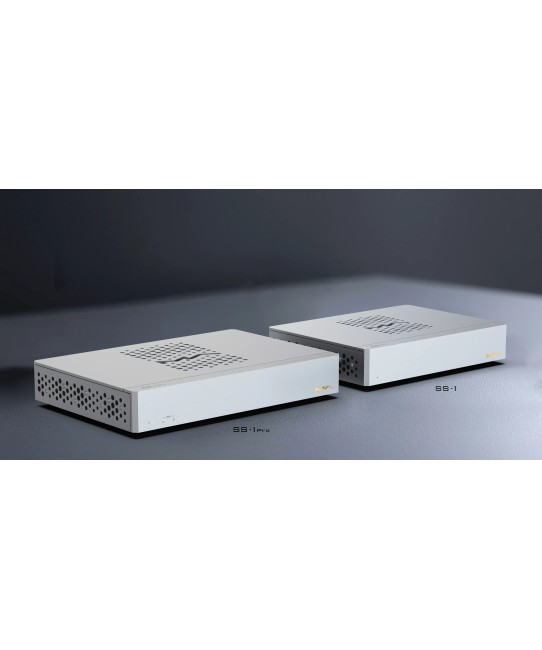

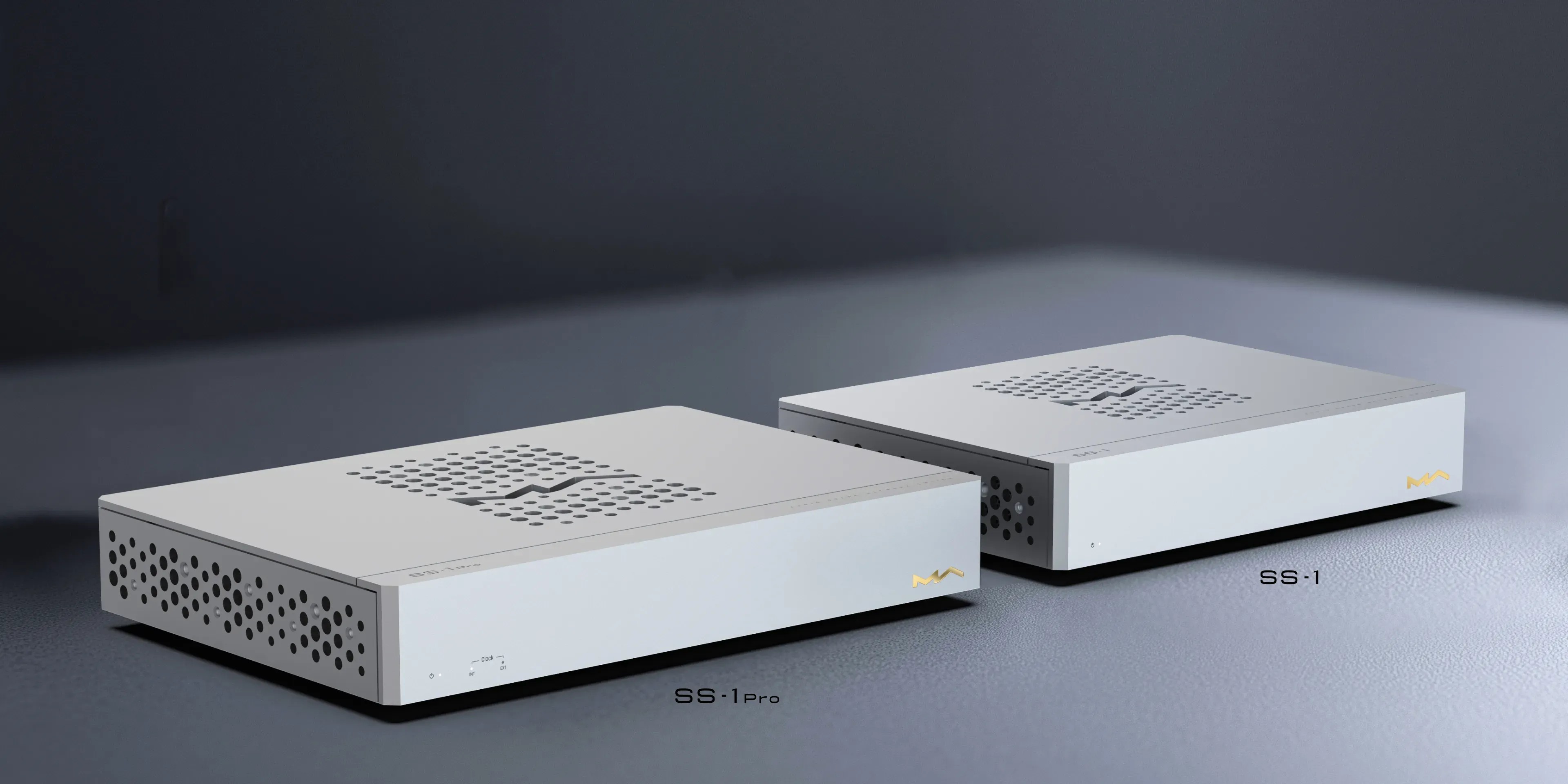

SS-1 vs SS-1 Pro: le differenze che orientano la scelta

Perché lo switch di rete influisce sulla qualità audio

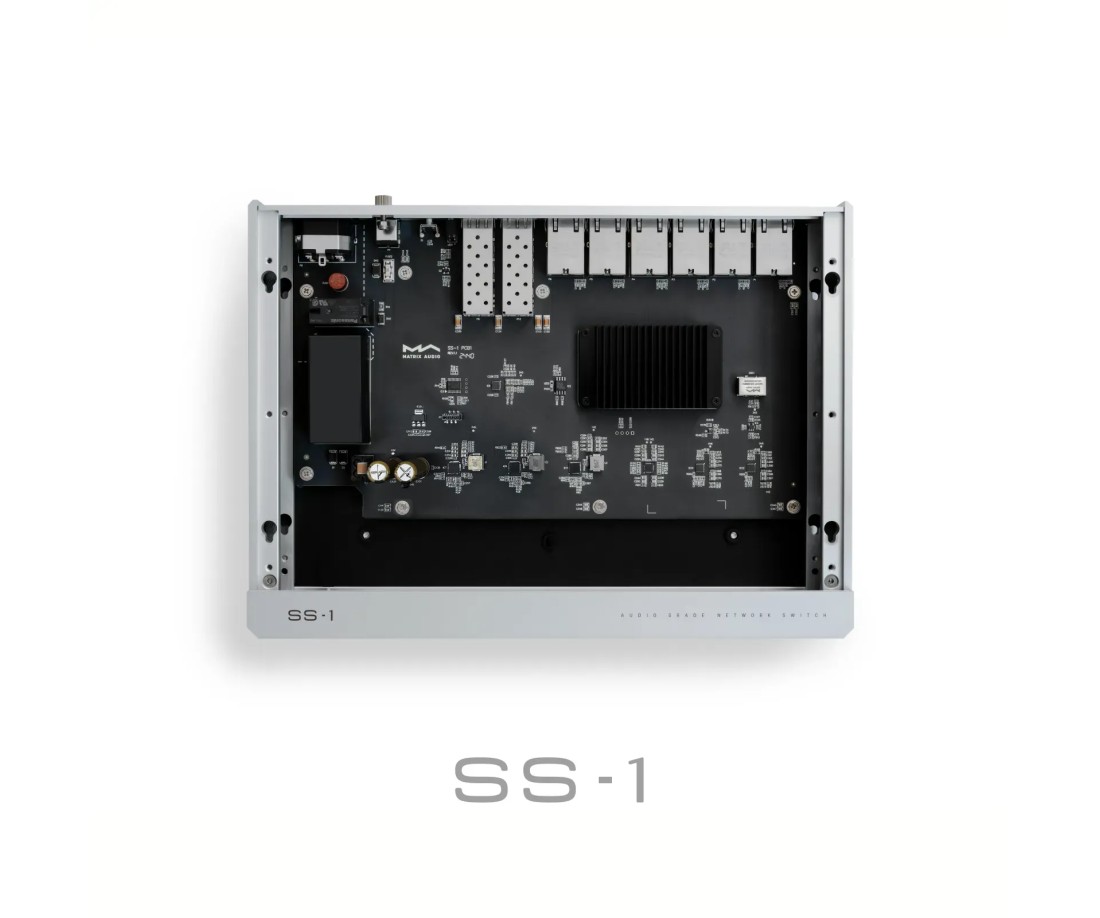

Uno switch commerciale ha un alimentatore switching (SMPS) che opera tra 100kHz e 2MHz: un generatore di rumore ad alta frequenza che si propaga verso il transport attraverso due percorsi. Il primo è l’accoppiamento conduttivo: corrente di rumore di modo comune che scorre sul conduttore di terra del cavo Ethernet e raggiunge la porta RJ45 del transport. Il secondo è l’accoppiamento capacitivo: le capacità distribuite lungo le coppie intrecciate del cavo trasferiscono variazioni di tensione ad alta frequenza tra i conduttori. Il trasformatore di isolamento della porta dello streamer ha una reiezione del modo comune che scende alle frequenze superiori a qualche MHz: il rumore dell’SMPS commerciale passa parzialmente. SS-1 e SS-1 Pro eliminano la sorgente: nessuno switching nell’SS-1 Pro (PSU lineare), switching ben filtrato nell’SS-1 (SMPS + 6× LDO).

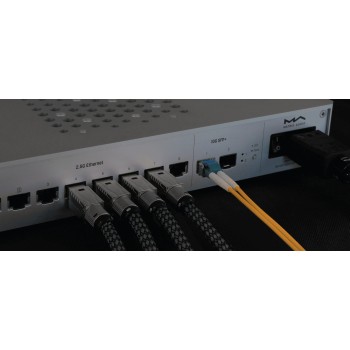

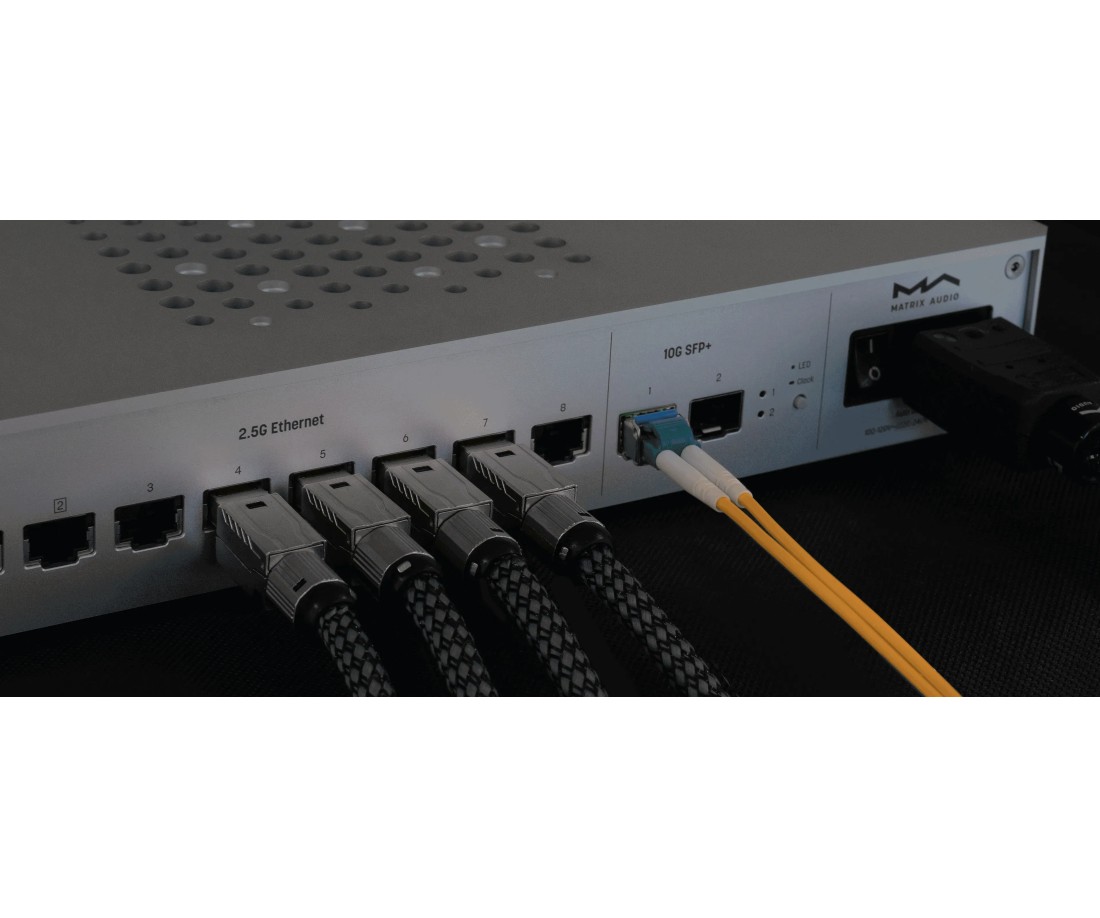

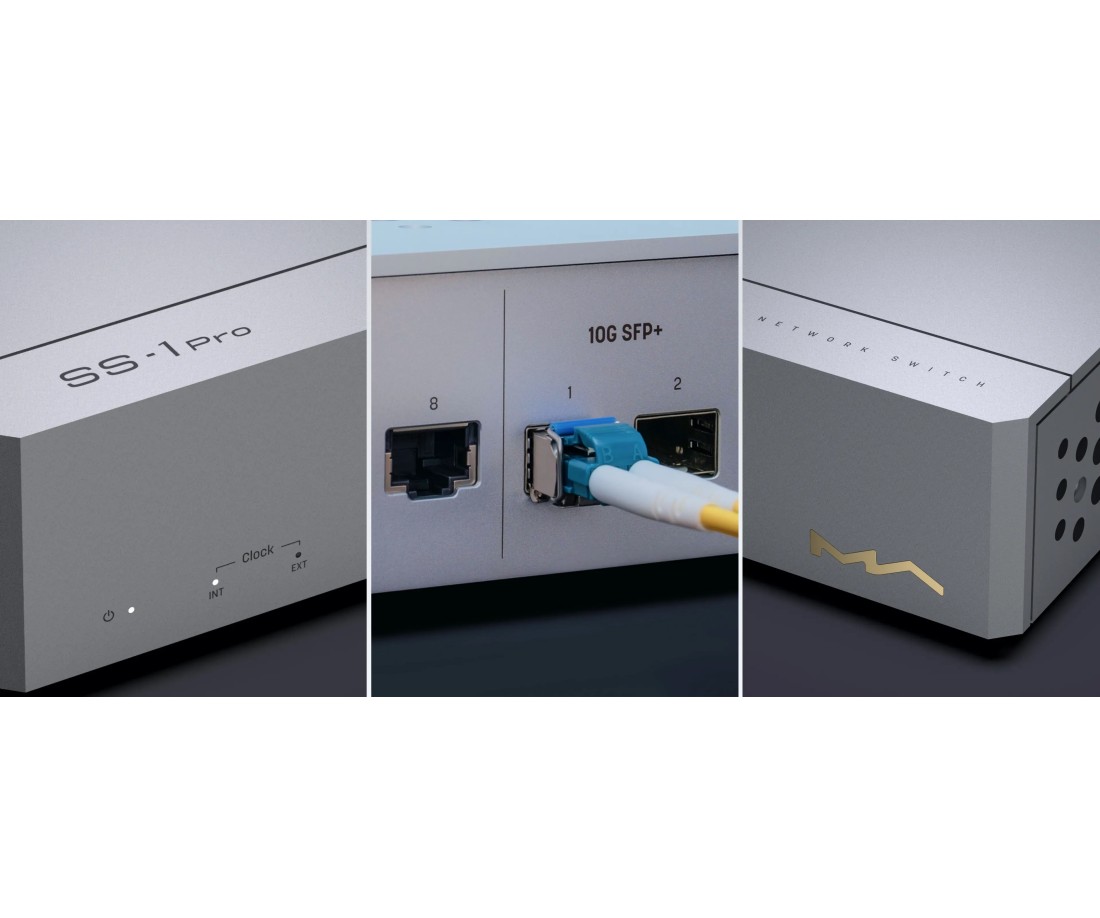

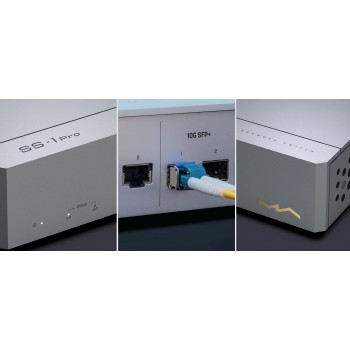

SFP 10Gbps + fibra: l'isolamento galvanico totale dalla rete

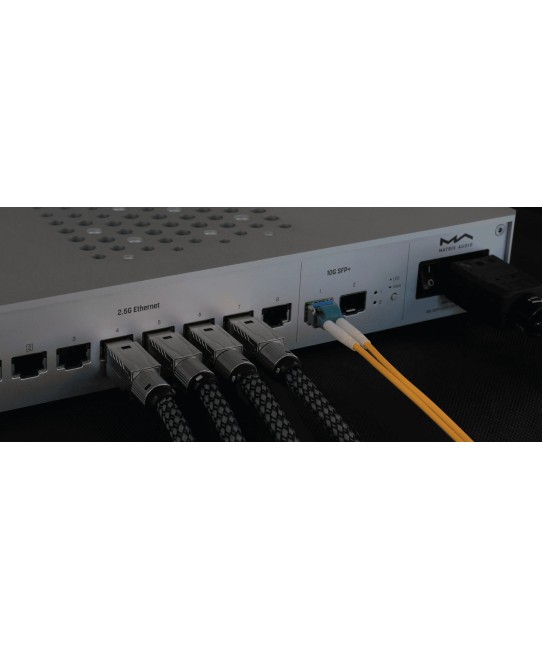

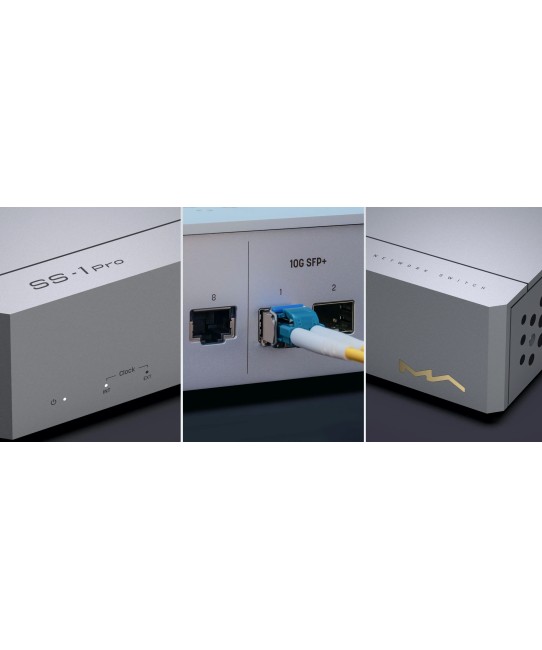

I cavi Ethernet, indipendentemente dalla qualità del trasformatore di isolamento, mantengono sempre una capacità parassita residua: il rumore di modo comune viene attenuato, mai eliminato completamente. La fibra ottica è l'unica soluzione che garantisce l'isolamento galvanico fisicamente totale: la luce non è conduttiva, non forma percorsi di terra, non propaga rumore. I moduli SFP/SFP+ a 10Gbps di SS-1 e SS-1 Pro accettano sia moduli in fibra (per isolamento galvanico completo dal router/switch principale) che moduli RJ45 (per chi non ha infrastruttura in fibra): si sceglie la topologia in funzione dell'installazione esistente.

Porte 100Mbps dedicate e trasformatori 10GbE: la coppia tecnica per lo streamer

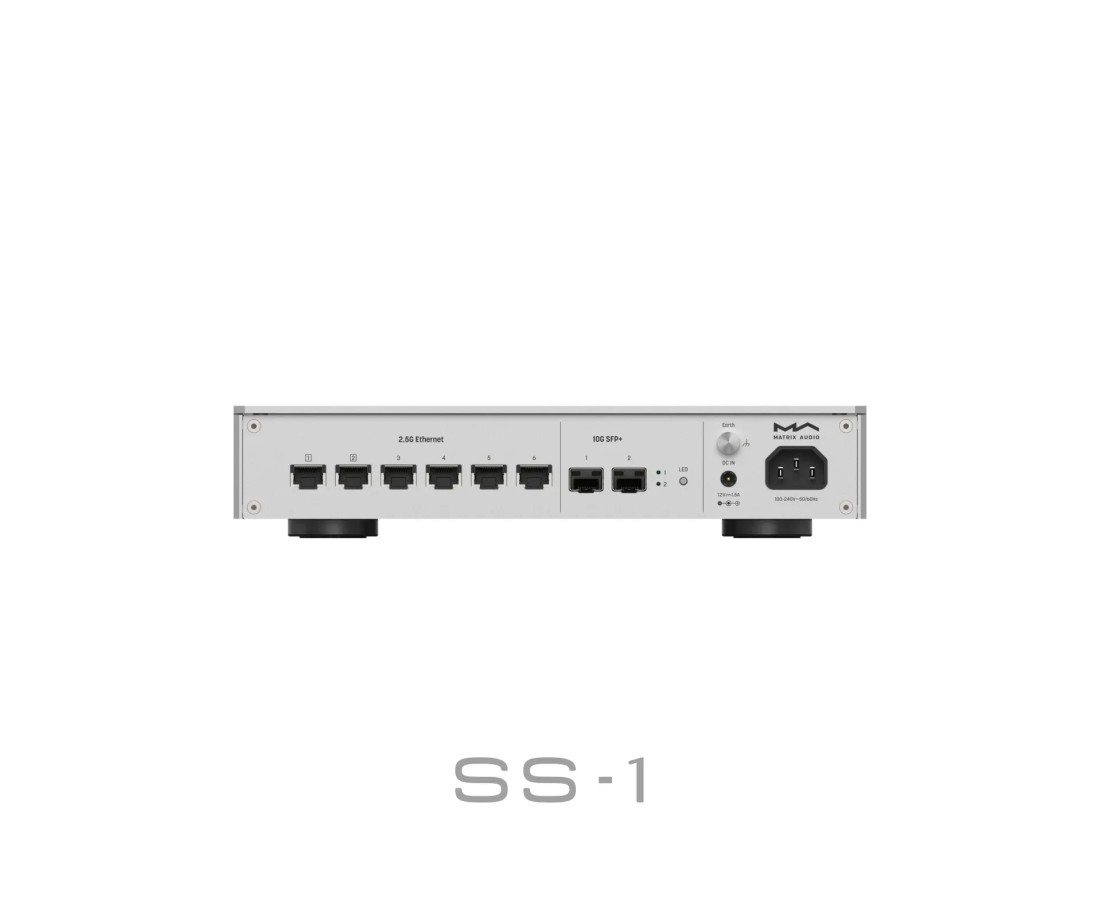

Le due porte RJ45 a 100Mbps sono specificamente destinate allo streamer, non per limitazione di banda (DSD256 richiede circa 12Mbps su 100 disponibili) ma per ridurre il rumore generato dal trasformatore di porta. Un trasformatore Ethernet 100Mbps ha struttura magnetica più semplice di un 2.5Gbps e genera meno rumore da commutazione a parità di traffico effettivo. Tuttavia, tutti i trasformatori — inclusi quelli delle porte 100Mbps — sono di grado 10GbE: specificati per la tensione di isolamento e la rejezione del modo comune delle applicazioni 10G, superiori agli standard 100Mbps/1Gbps commerciali. Ogni porta ha inoltre la propria schermatura indipendente, e le porte sono fisicamente distanziate per accogliere cavi Ethernet audiophile-grade di sezione generosa senza interferenza meccanica.

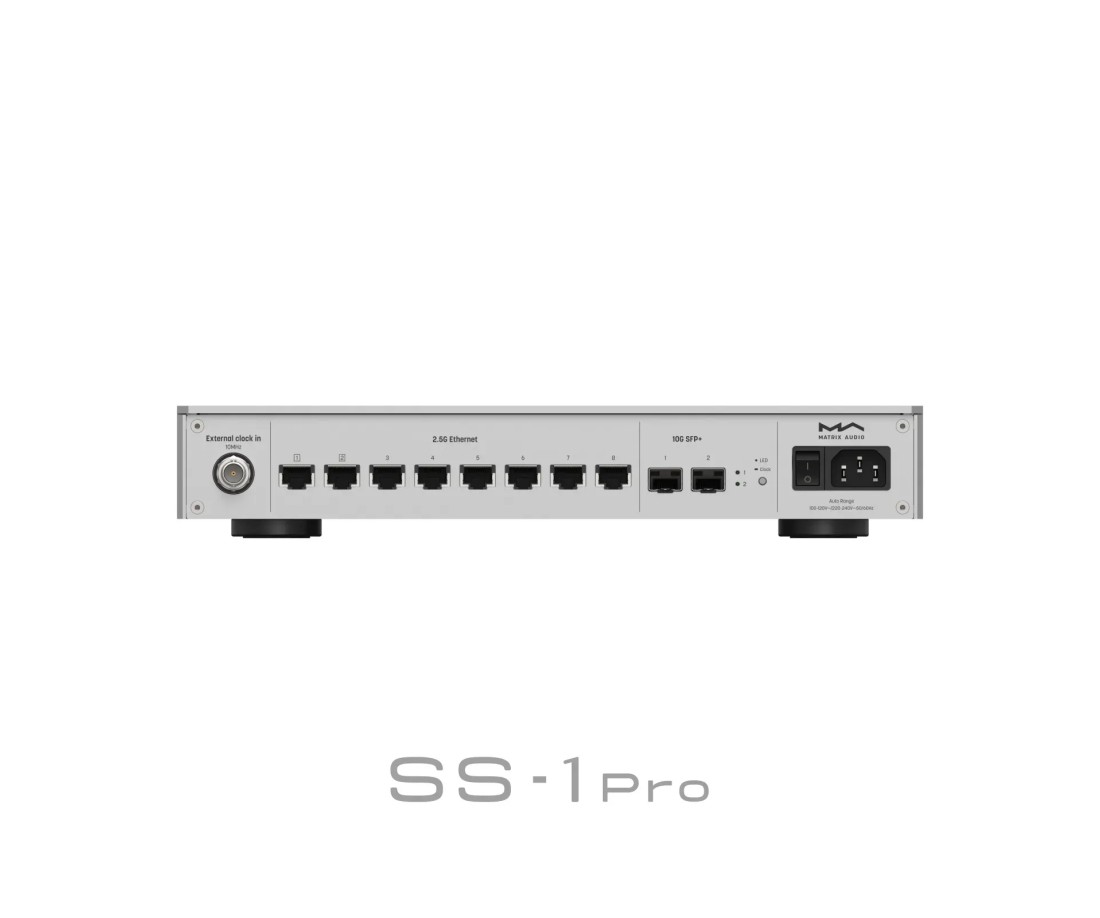

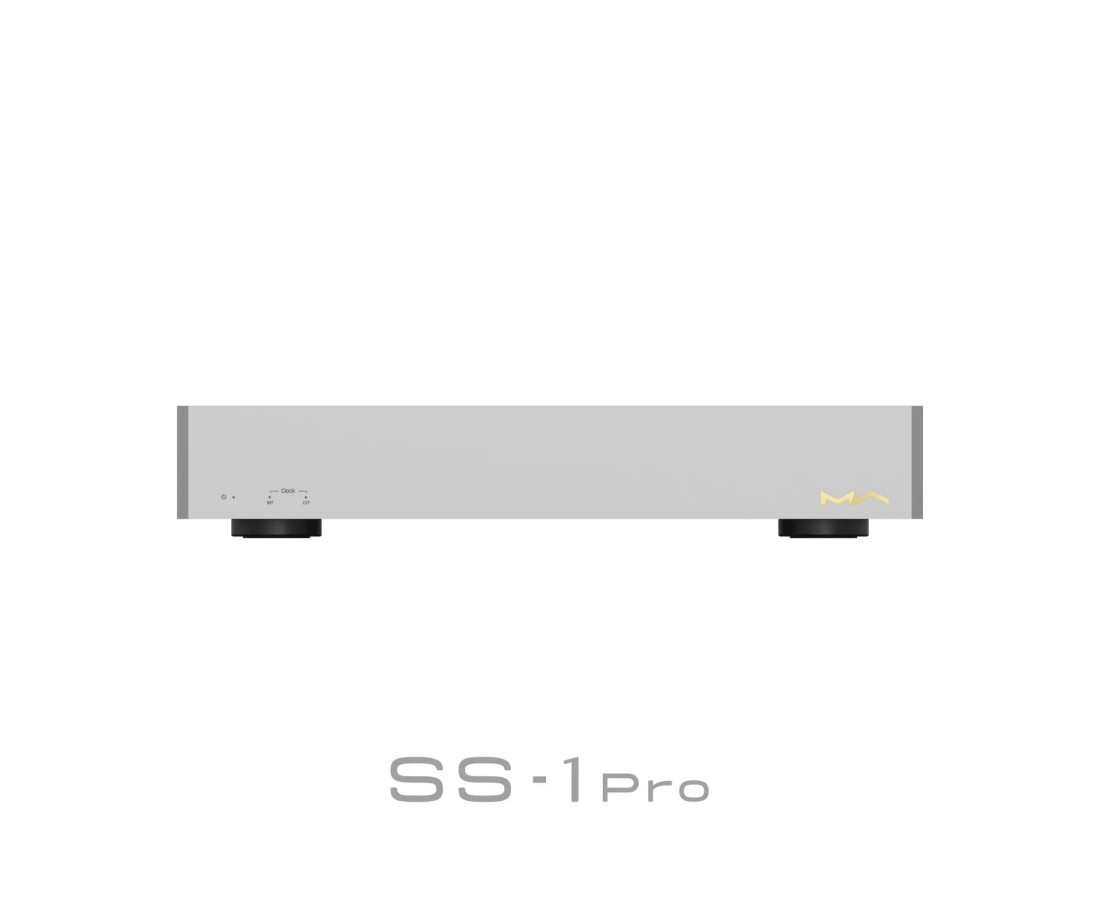

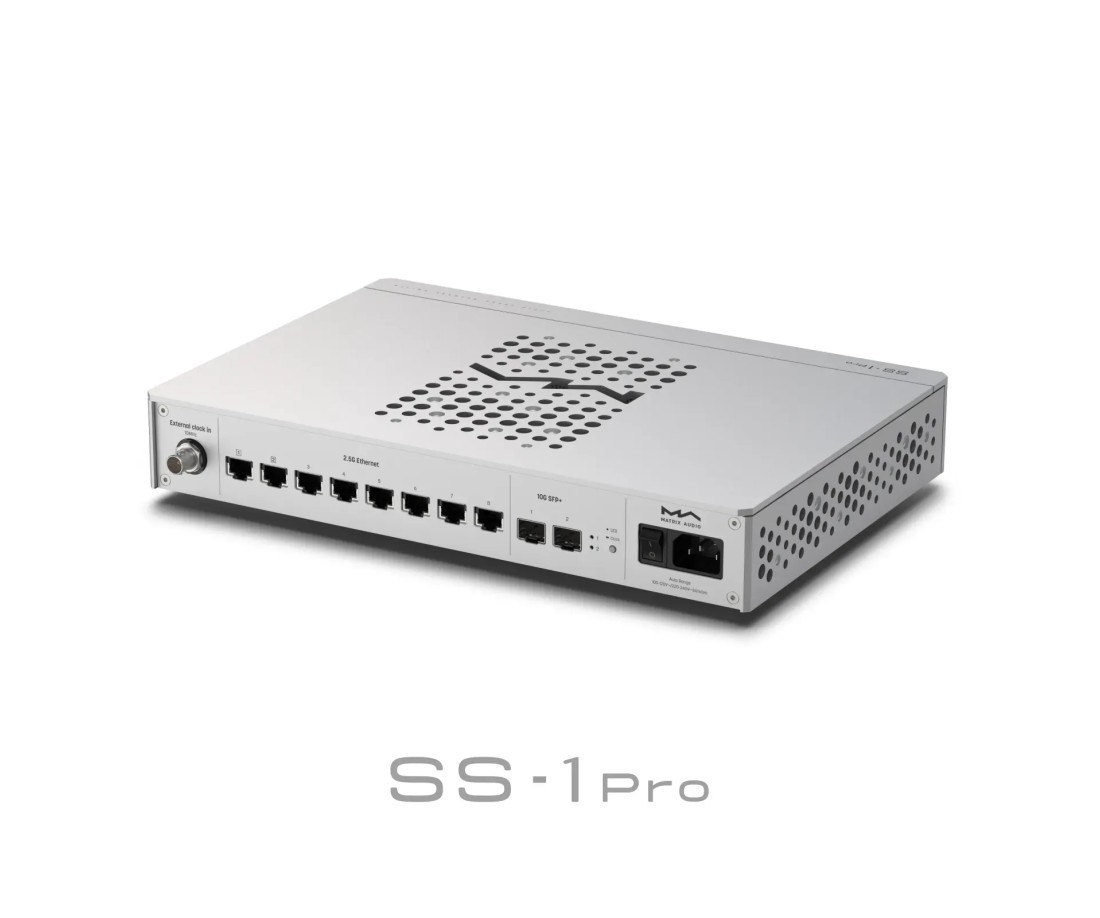

SS-1 Pro: PSU lineare e ingresso 10MHz per il sistema di riferimento

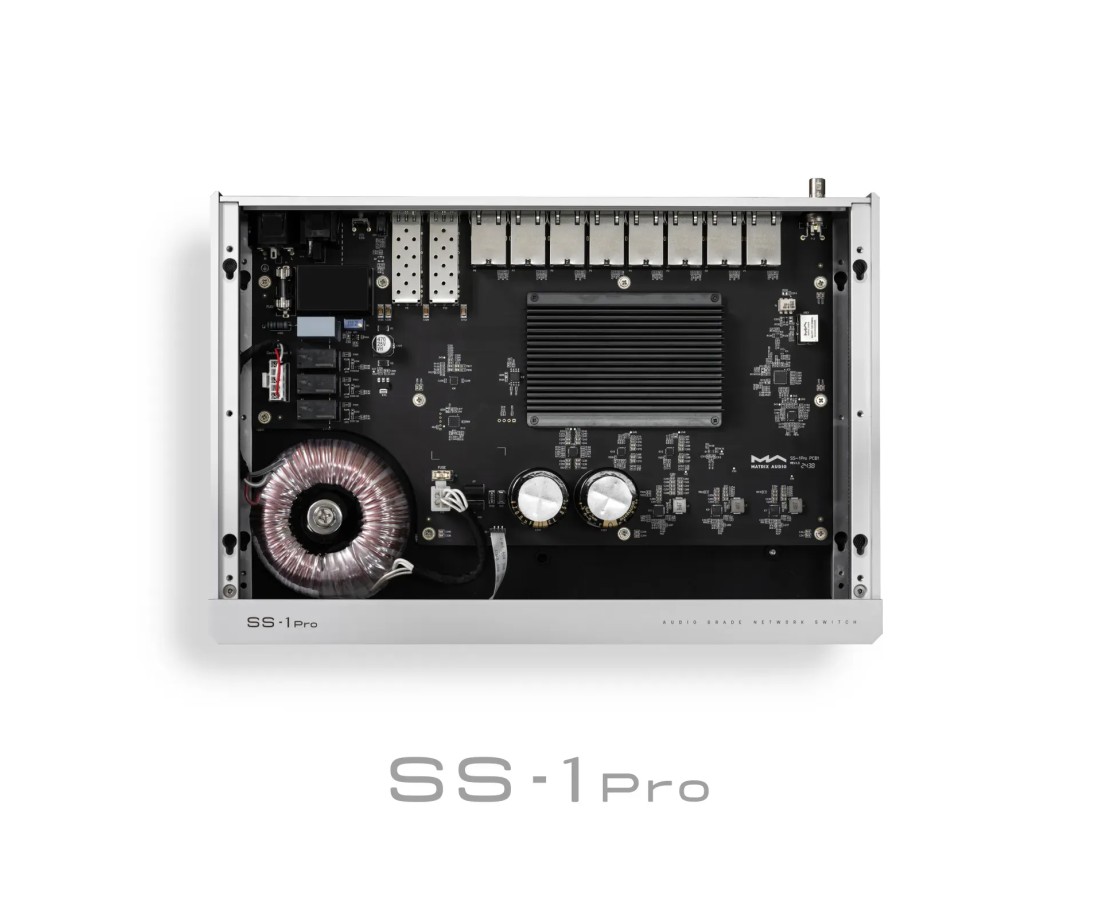

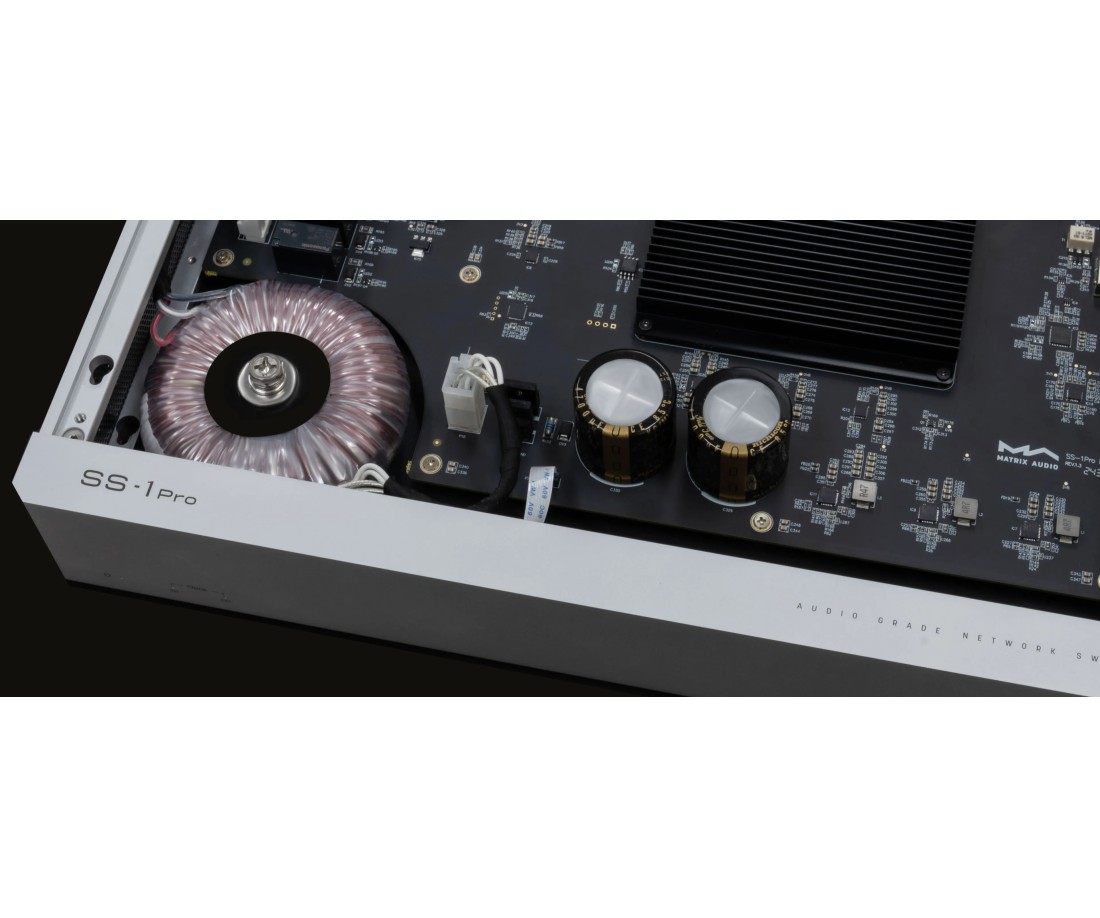

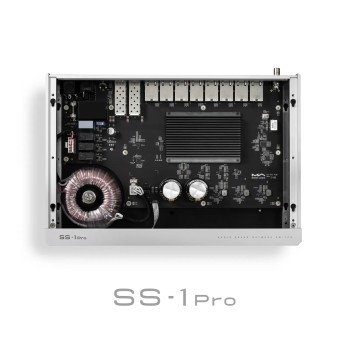

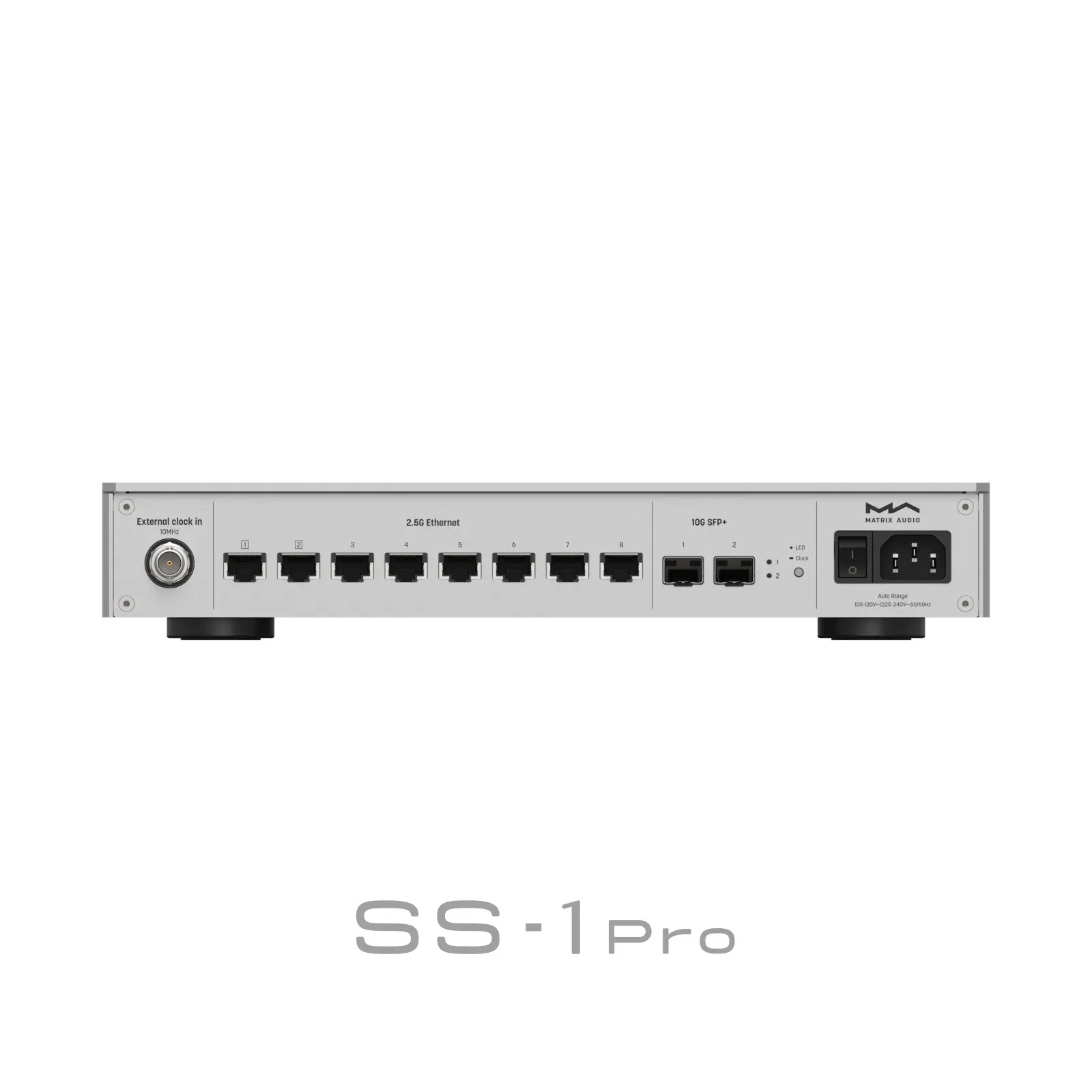

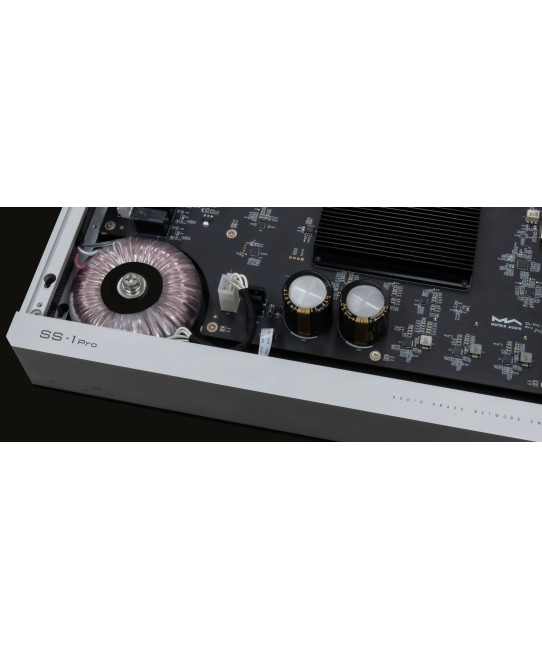

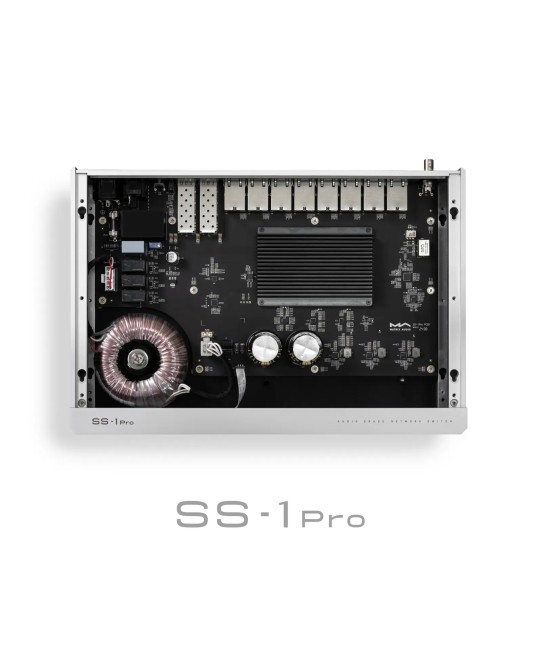

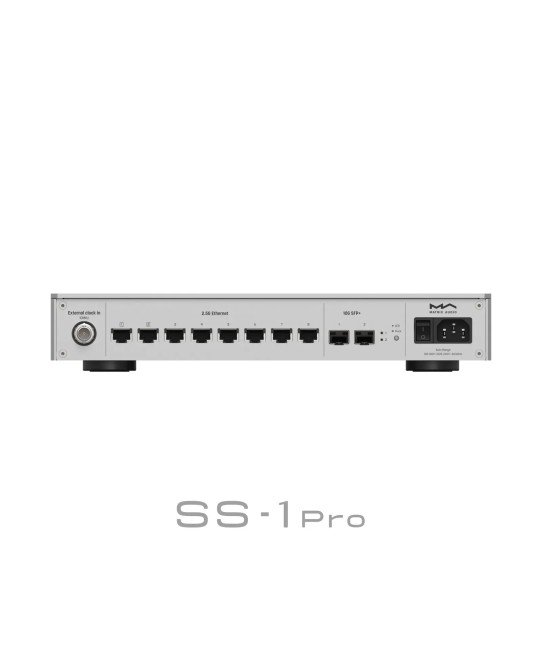

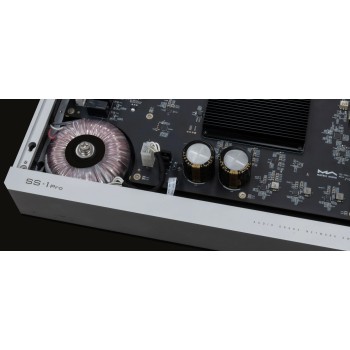

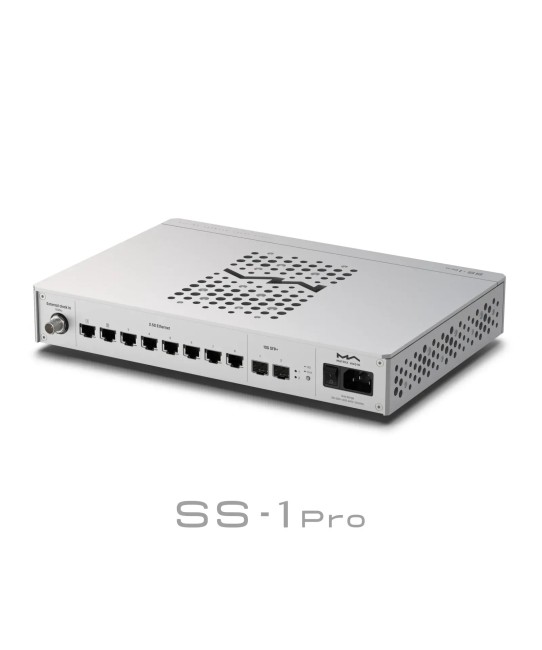

Le due differenze dell’SS-1 Pro rispetto all’SS-1 si rivolgono a sistemi di riferimento completi. La PSU lineare o-core toroidale con ~10.000µF e 6 LDO ultra-low-noise elimina fisicamente il rumore di commutazione dell’alimentatore: non c'è componente switching, quindi non c'è rumore a 100kHz–2MHz da filtrare. L’ingresso 10MHz BNC (50Ω, sine/square wave) permette di sincronizzare il clock del controller dello switch a un master clock esterno (SC-1 Matrix o equivalente) tramite RF synthesizer + DPLL: se lo stesso riferimento alimenta anche l’NT-1, l’intero percorso switch→transport opera sullo stesso timing assoluto. Chi non ha un master clock può partire dall’SS-1 e aggiungere un PSU lineare esterno 12V progressivamente: la stessa logica di upgrade graduale del TT-1.

Specifiche tecniche

Matrix Audio SS-1 SS-1 Pro Switch Audio-Grade SFP 10Gbps Fibra 10GbE per Porta Clock Femtosecondo 10MHz BNC PSU Lineare LED Off
