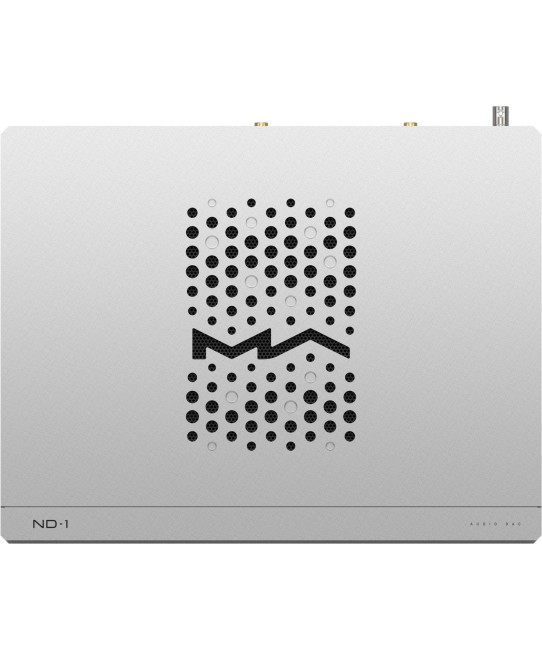

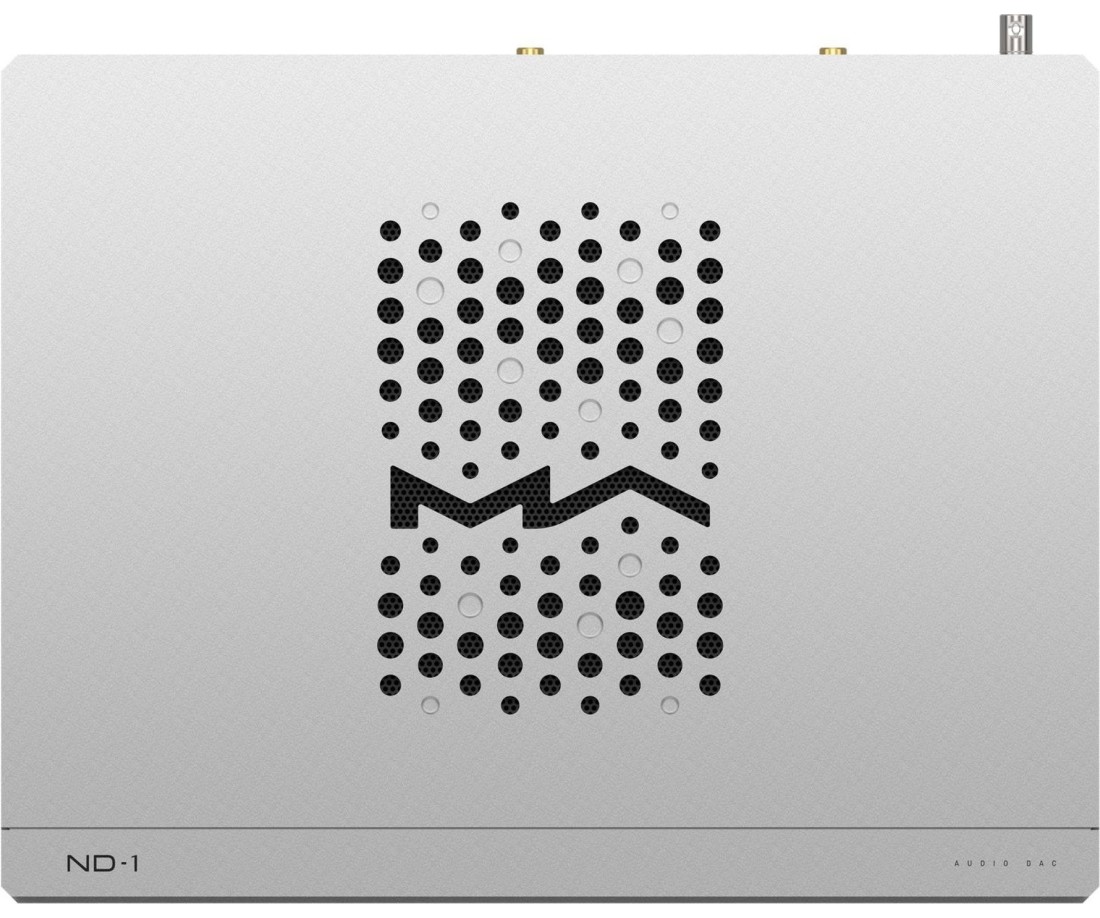

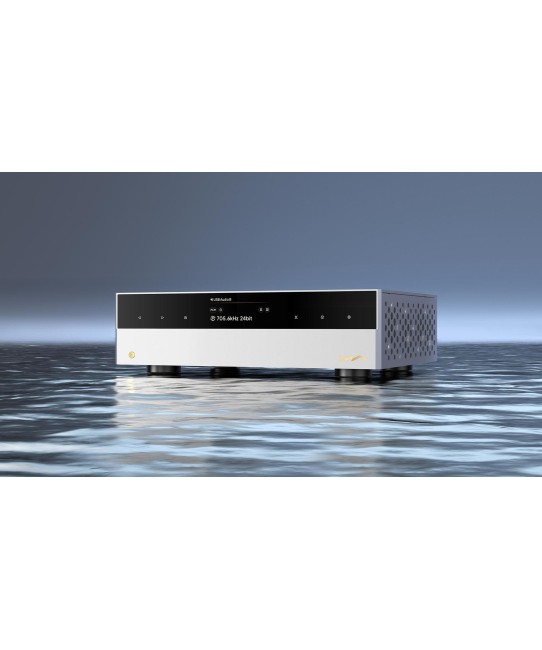

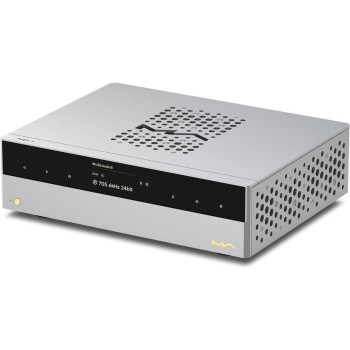

Matrix Audio ND-1 – DAC di Riferimento con Uscita Lundahl e Architettura 1+2 AKM

Matrix Audio ND-1

DAC di Riferimento N Series · AK4191EQ + 2×AK4499EX • Lundahl Transformer • Op-Amp · SNR >127dB • 45fs Clock • 10MHz · Lineare Toroidale · MA-DAMPER PRO • 330×267×97mm • 5,6kg

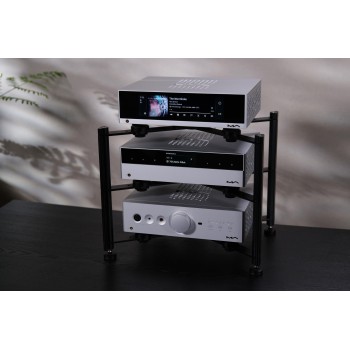

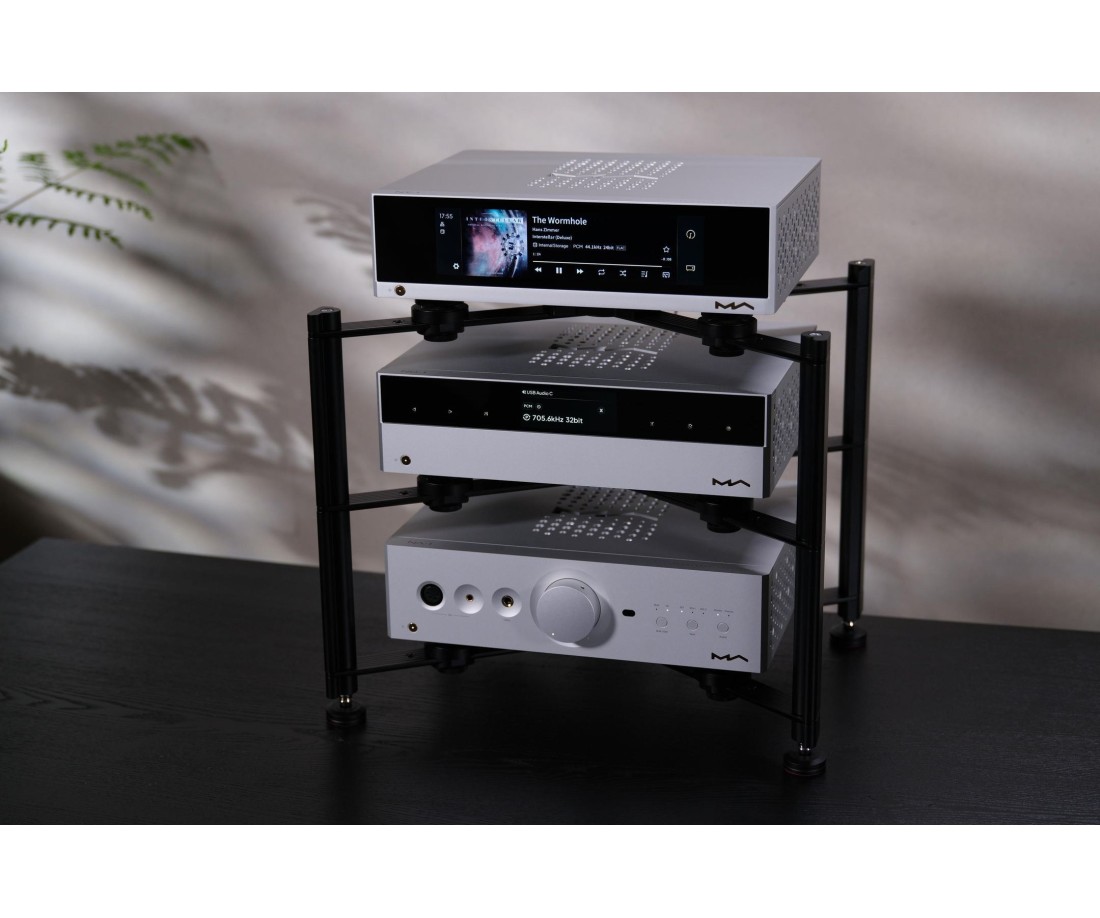

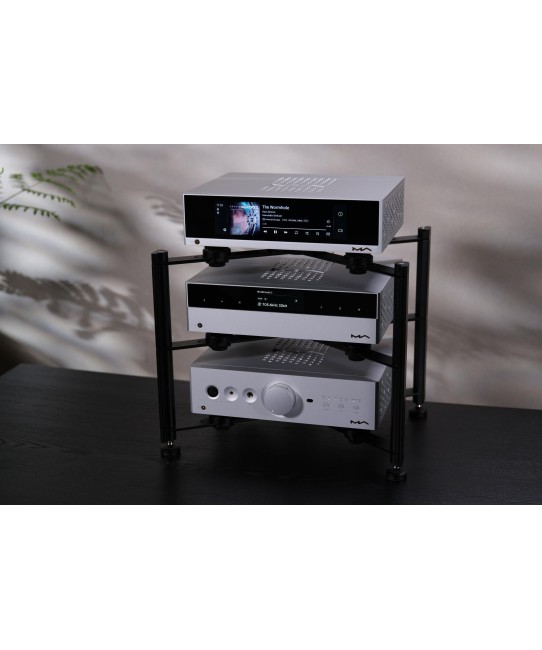

Il ND-1 occupa la posizione centrale nell'ecosistema N Series di Matrix Audio: a monte il transport NT-1 o il TT-1, a valle il NA-1 (ampli cuffie Class A 20W) o direttamente l'amplificatore. Fa esclusivamente conversione D/A — nessuno streaming integrato, nessun ampli per cuffie — e lo fa con la stessa architettura del flagship MS-1: AK4191EQ come modulatore delta-sigma dedicato, dual AK4499EX in architettura indipendente per canale, trasformatori Lundahl nell'uscita. La commutazione Transformer/Op-Amp non è un preset DSP ma una selezione fisica dello stadio di uscita: due percorsi di segnale diversi, due caratteri sonori diversi, nello stesso chassis.

Architettura “1+2”: perché due chip AK4499EX invece di uno

La maggior parte dei DAC usa un singolo chip che gestisce entrambi i canali: la conversione avviene sugli stessi transistor, con gli stessi percorsi di corrente analogica che servono L e R in rapida alternanza. Il ND-1 usa l'architettura “1+2”: il modulatore AK4191EQ gestisce tutto il processing digitale — filtri, reclocking, modulazione delta-sigma — producendo il bitstream ad alta densità che viene poi consegnato ai due AK4499EX. Ogni AK4499EX è dedicato esclusivamente al proprio canale: il canale sinistro e il canale destro hanno percorsi di corrente analogici completamente separati, con le proprie regolazioni di polarizzazione, i propri transistor di uscita, la propria alimentazione LDO. Il crosstalk a livello di silicio è praticamente zero — non è attenuato da filtri ma fisicamente inesistente. La coerenza di fase tra L e R è garantita dal fatto che entrambi i chip ricevono lo stesso bitstream dall'AK4191EQ allo stesso istante: la sincronia è strutturale, non compensata. L'SNR superiore a 127dB in op-amp mode su XLR è la misura di questa architettura.

Transformer vs Op-Amp: due percorsi fisicamente diversi, non un preset

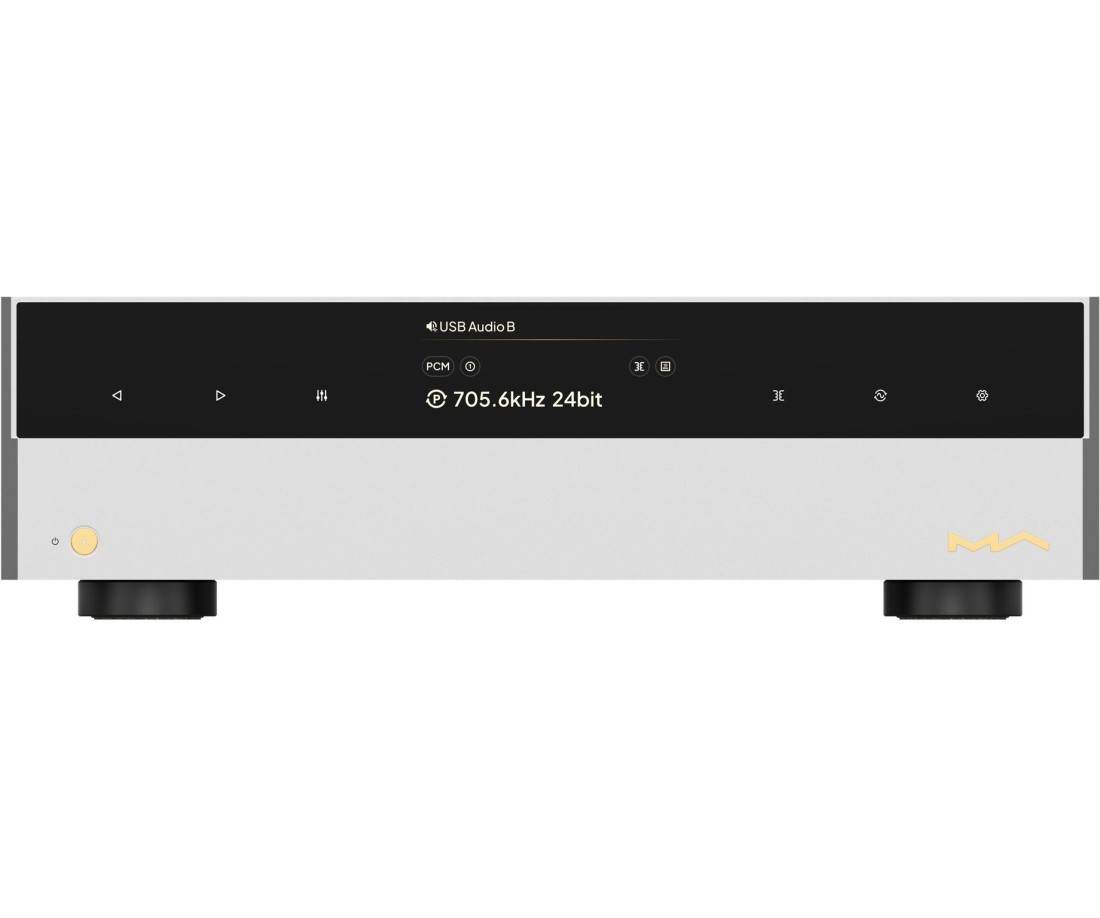

La commutazione Transformer/Op-Amp nel ND-1 non è un filtro DSP né un EQ che simula un suono: è la selezione di due percorsi di segnale analogico fisicamente distinti. In Op-Amp mode il segnale lascia i chip AK4499EX attraverso uno stadio operazionale ad alta velocità: risposta piatta, linearità massima, THD+N <0,0002% a 1kHz. Il suono è preciso, trasparente, a bordi netti. In Transformer mode il segnale attraversa i trasformatori Lundahl — produzione svedese, gli stessi usati nei preamplificatori di studio Neve, API, Universal Audio — prima di arrivare alle uscite XLR e RCA. Il trasformatore aggiunge una leggera componente di armoniche pari (2°, 4° ordine) che caratterizza il suono delle elettroniche analogiche di riferimento e dei nastri. Il THD+N sale a 0,02% in transformer mode, ma quel 0,02% non è distorsione casuale: sono armoniche pari selettive che l'orecchio percepisce come “calore” e “corpo”. La commutazione avviene tramite pulsante frontale o telecomando senza interrompere la riproduzione.

Clock femtosecondo a 45fs con DPLL e ingresso 10MHz

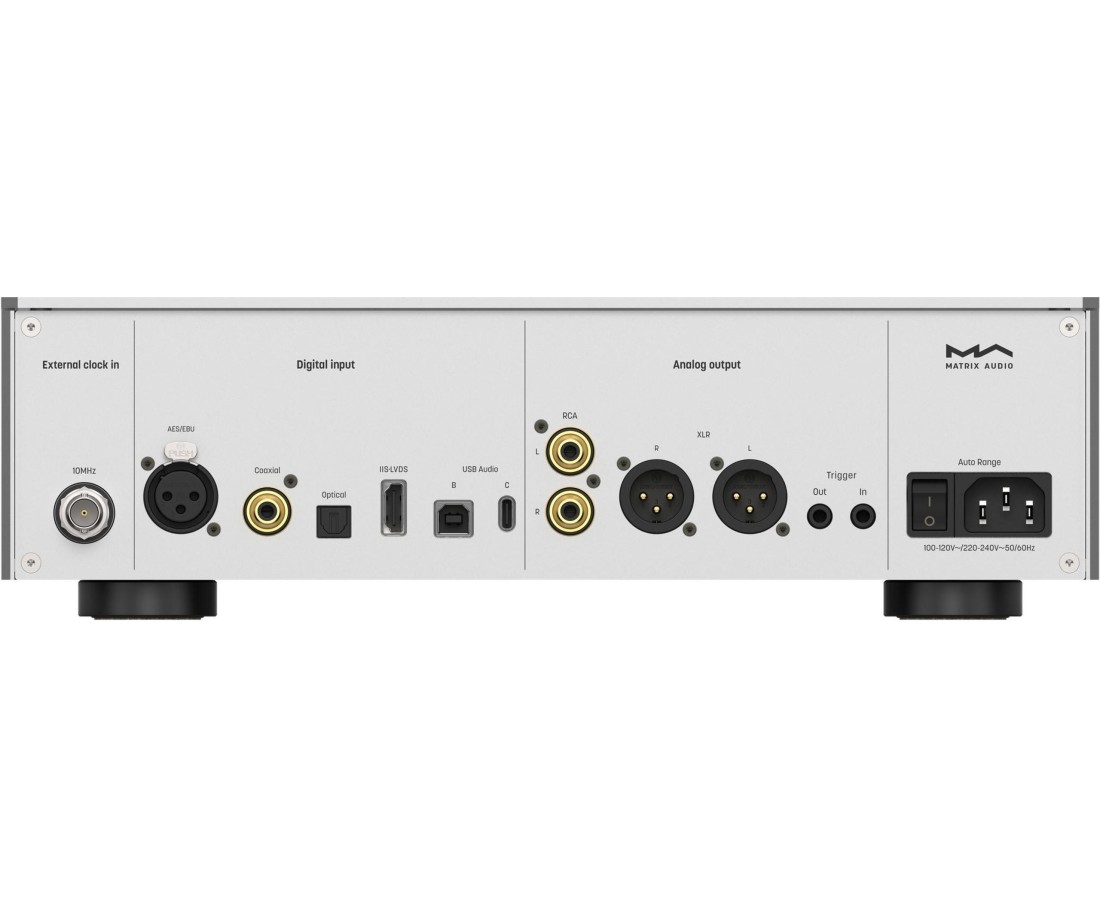

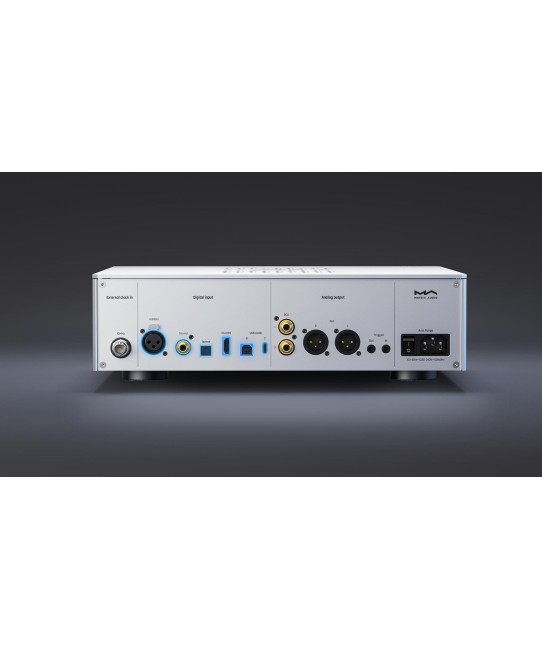

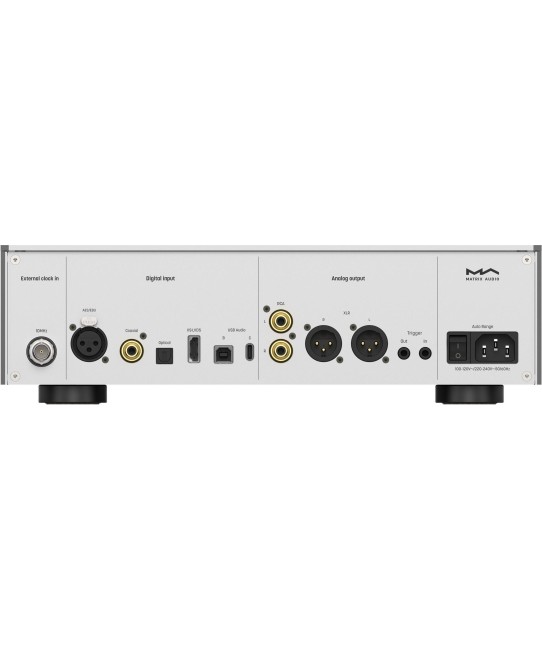

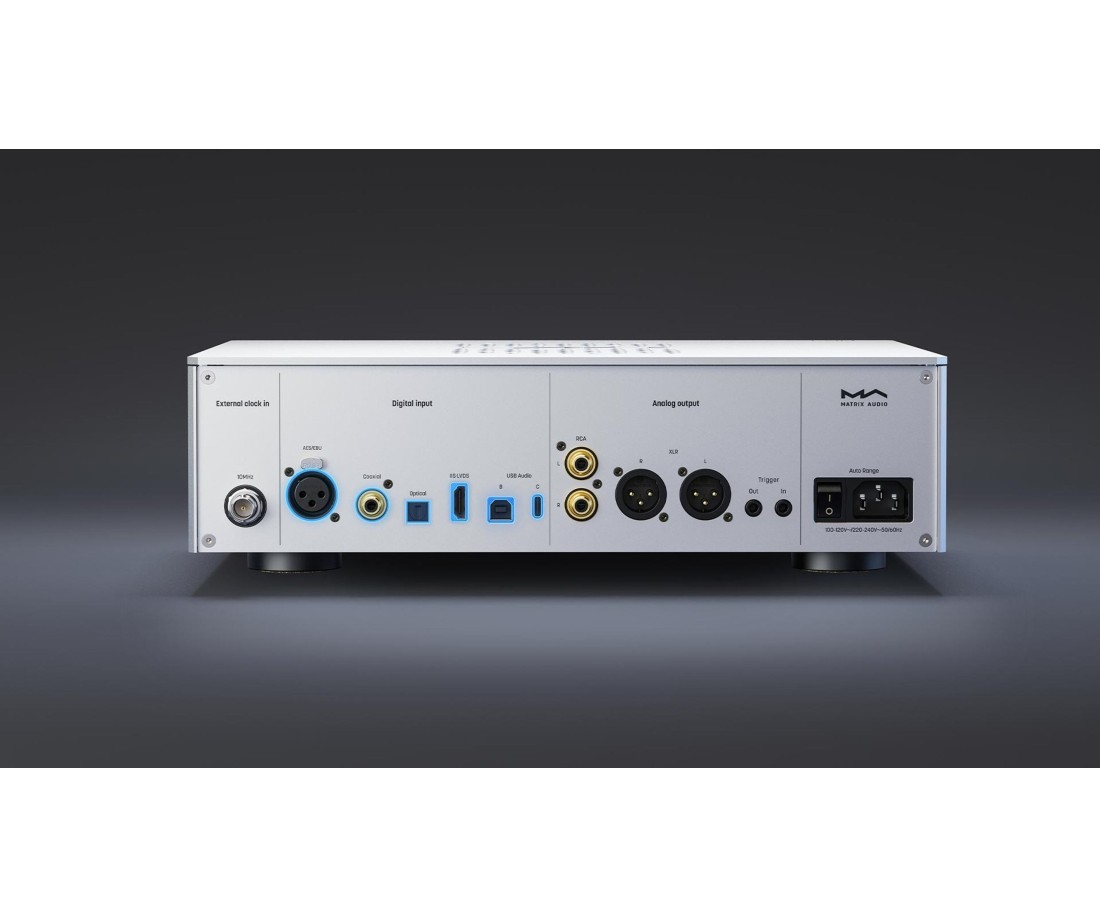

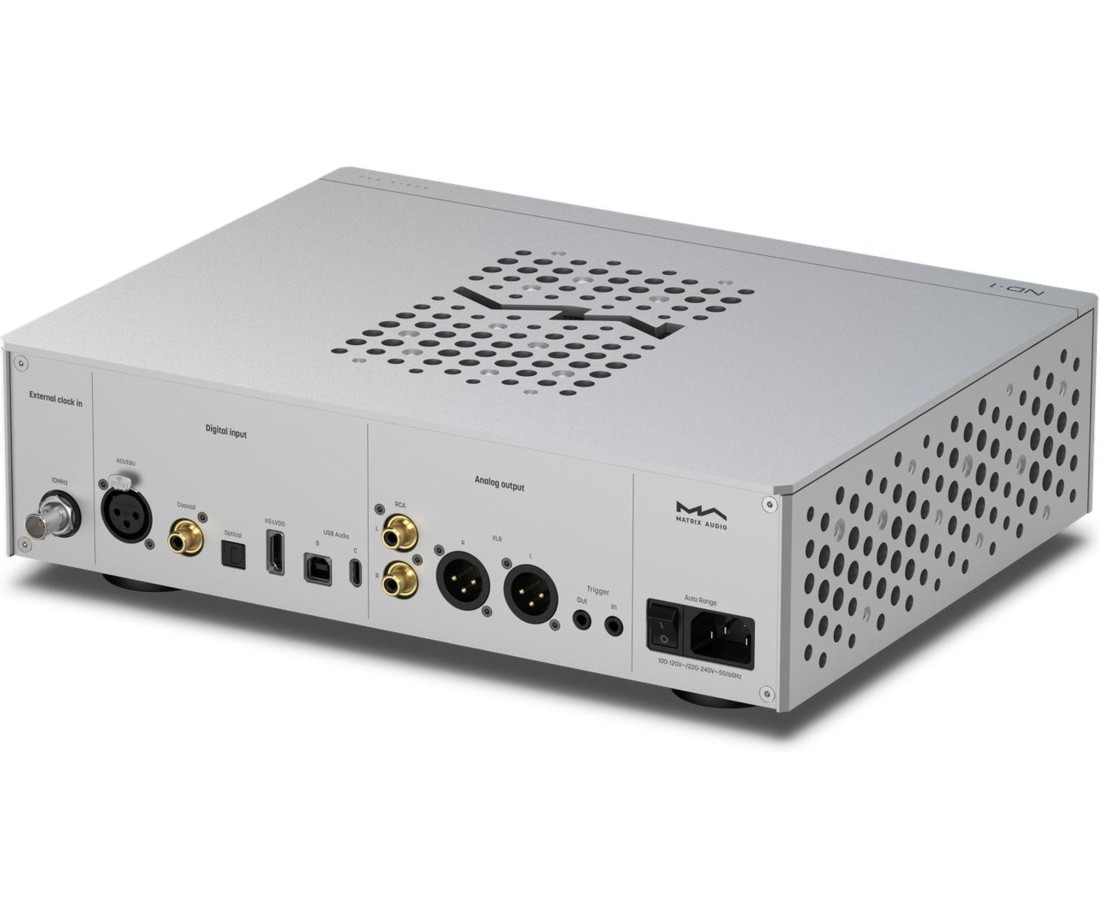

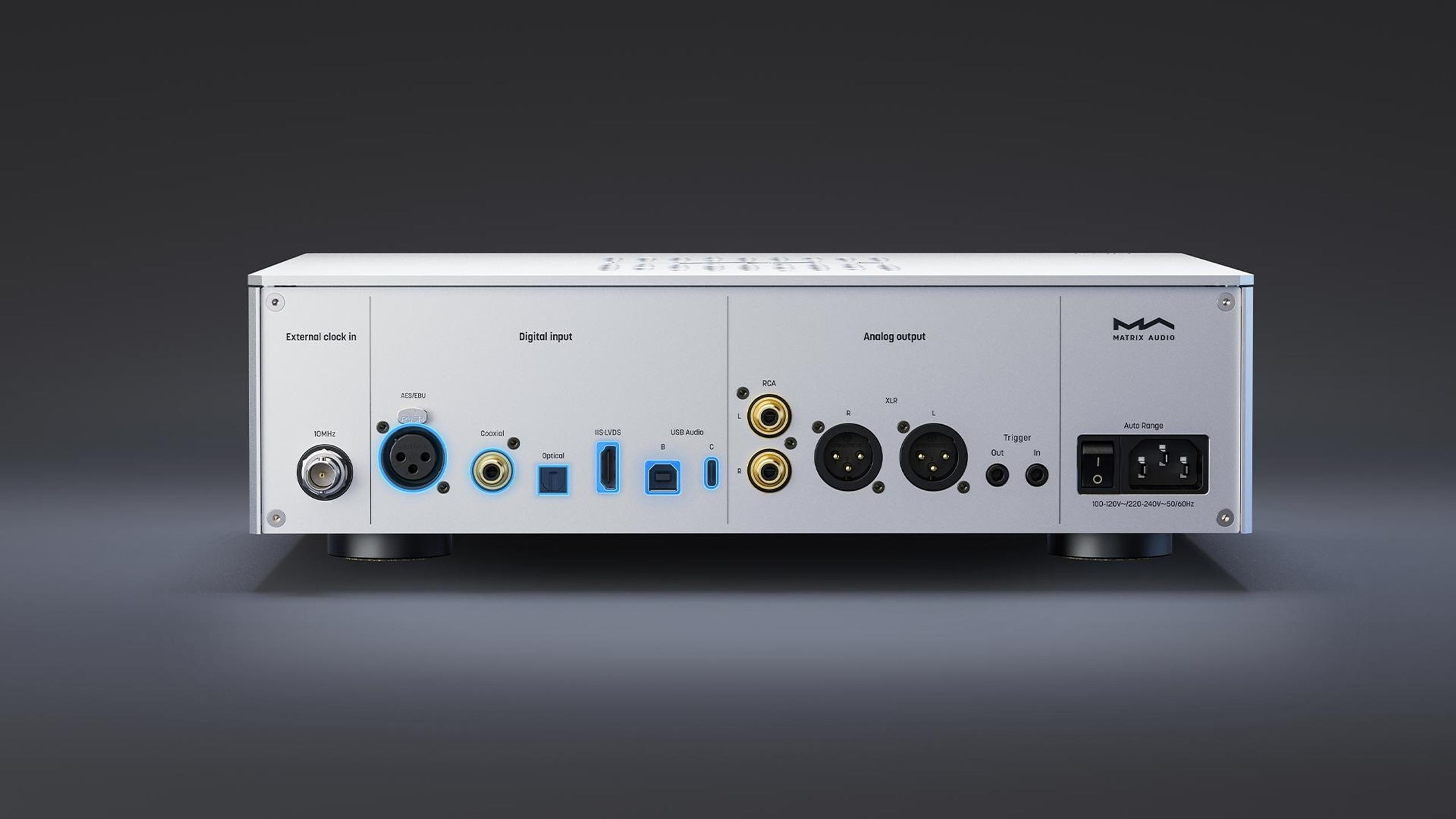

Il clock interno del ND-1 è misurato a 45 femtosecondi di phase noise — nell'ordine di grandezza degli oscillatori OCXO da laboratorio. Il circuito DPLL (Digital Phase Locked Loop) derivato dal flagship MS-1 di Matrix Audio ha due funzioni. La prima è il reclocking del segnale in ingresso: qualsiasi jitter presente nel segnale digitale proveniente dal transport viene filtrato dal DPLL e il bitstream viene riconsegnato ai chip AK4499EX sincronizzato al clock interno del ND-1. La seconda è la sincronizzazione esterna: l'ingresso 10MHz BNC accetta un riferimento esterno (sine o square wave) come il Matrix SC-1 Audio Grade Reference Clock. In questa modalità, il DPLL si phase-locks al 10MHz esterno: se il transport a monte — NT-1 — è sincronizzato allo stesso SC-1, l'intero percorso digitale dal transport al DAC opera con lo stesso riferimento di timing. In quella condizione il jitter relativo tra transport e DAC è ridotto ai limiti fisici del sistema.

Alimentatore lineare con toroidale Lundahl e MA-DAMPER PRO

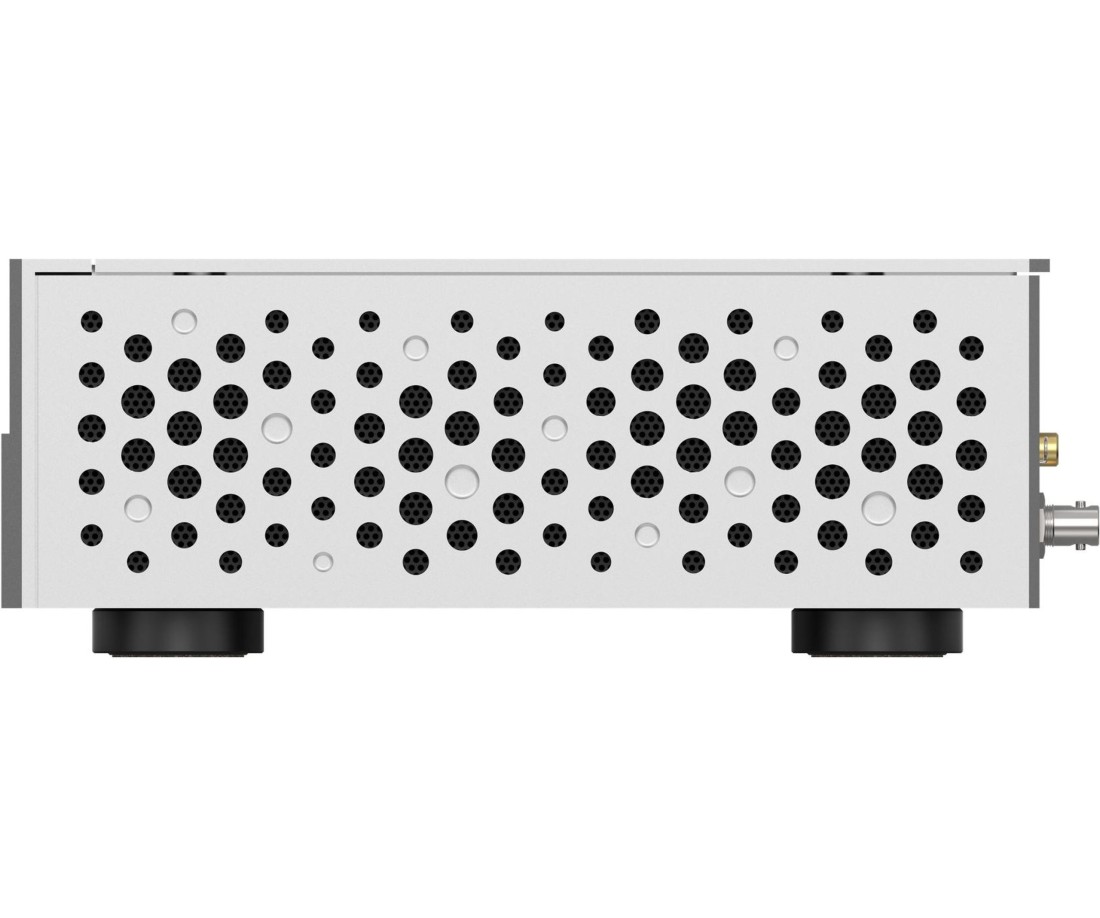

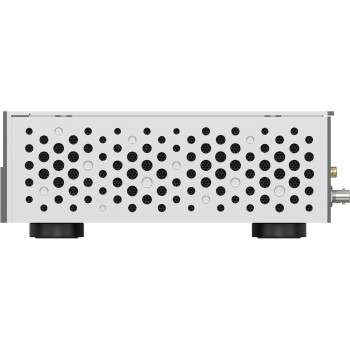

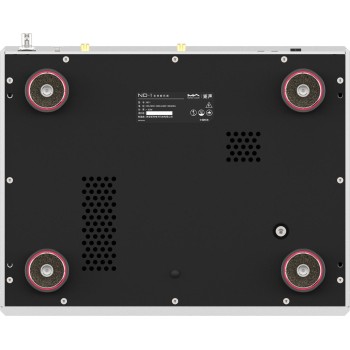

L'alimentatore del ND-1 usa un trasformatore toroidale Lundahl a multi-avvolgimento: lo stesso costruttore dei trasformatori di uscita dell'output stage. Gli avvolgimenti indipendenti alimentano digitale e analogico separatamente attraverso LDO multipli dedicati per ogni circuito, senza rail condivisi tra le sezioni. Il risultato misurabile è che il rumore di commutazione del circuito digitale non compare nel floor del segnale analogico. I piedini MA-DAMPER PRO, co-sviluppati da Matrix Audio e Audio Bastion, combinano cinque materiali in una struttura stratificata che copre range di frequenza diversi: l'alluminio riflette le alte frequenze meccaniche, la gomma assorbe le frequenze intermedie, le biglie di isolamento dissipano le micro-vibrazioni per attrito inter-granulare, il sughero composito assorbe le basse frequenze, l'acciaio inossidabile aggiunge massa per abbassare la frequenza di risonanza dell'intera struttura. Un singolo materiale di smorzamento non copre mai più di una o due ottave di frequenze meccaniche: i cinque materiali in serie coprono il range completo.

Specifiche tecniche

Matrix Audio ND-1 AK4191EQ + AK4499EX Architettura 1+2 Lundahl Transformer >127dB SNR 45fs Clock 10MHz MA-DAMPER PRO N Series
